Общие требования, предъявляемые к защитному заземлению и защитному занулению. область применения защитного заземления и защитного зануления. Продолжение 1.

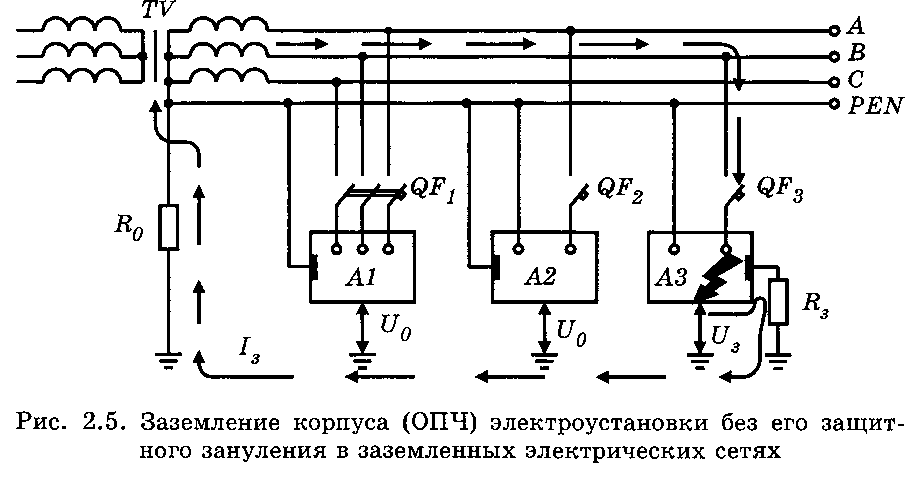

Более того, поскольку в заземленных электрических сетях до 1 кВ (система заземления TN) обязательно должно быть выполнено защитное зануление корпусов электроприемников, то заземление корпуса одного из них без защитного зануления может привести к тому, что в аварийном режиме зануленные корпуса остальных ЭУ, питающихся от данного источника, могут оказаться под опасным напряжением UQ (рис. 2.5). Действительно, на нейтрали источника от тока замыкания 13 возникает падение на-пояжения

Если Дп = Д = R, то нейтраль источника, а с ней и корпуса всех зануленных ЭУ окажутся под напряжением ——.

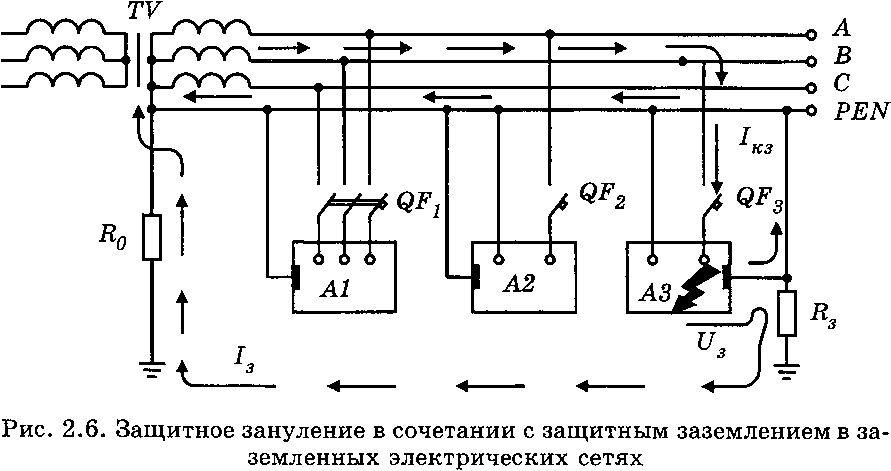

Таким образом, в заземленных электрических сетях до 1 кВ (система заземления TN) запрещается применять защитное заземление в качестве единственной меры защиты от замыкания тока на корпус (ОПЧ) ЭУ, но разрешается использовать его в качестве дополнения к защитному занулению (рис. 2.6).

Защитное заземление или защитное зануление ОПЧ электроустановок следует выполнять:

1) при номинальном напряжении выше 50 В переменного тока и выше 120 В постоянного тока — во всех ЭУ;

2) при номинальных напряжениях выше 25 В, но ниже 50 В переменного тока и выше 60 В, но ниже 120 В постоянного тока — только в помещениях с повышенной опасностью, особо опасных помещениях и в наружных установках.



Защитное заземление или защитное зануление ОПЧ электроустановок не требуется при номинальных напряжениях до 25 В переменного тока и до 60 В постоянного тока во всех случаях, за исключением металлических оболочек и брони контрольных и силовых кабелей, а также проводов напряжением до 25 В переменного тока и до 60 В постоянного тока, проложенных на общих металлических конструкциях, в том числе в общих трубах, коробах, лотках ит. п., вместе с кабелями и проводами, металлические оболочки и броня которых заземлены или зану-лены.
