Общие требования, предъявляемые к защитному заземлению и защитному занулению. область применения защитного заземления и защитного зануленияВ общем случае заземлением называется преднамеренное электрическое соединение какой-либо точки сети ЭУ или оборудования с ЗУ.

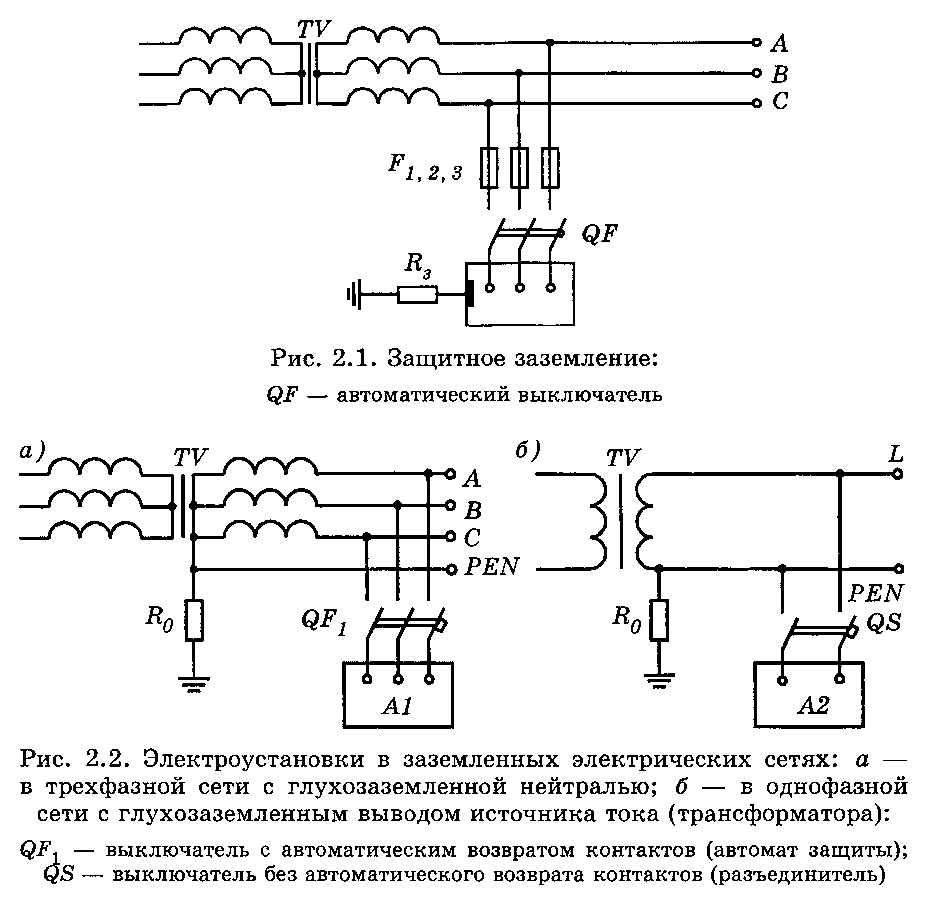

Защитным заземлением называется заземление, выполненное с целью обеспечения ЭБ (рис. 2.1).
Рабочим заземлением называется заземление какой-либо точки или точек токоведущих частей ЭУ, выполняемое для обеспечения работы ЭУ (не в целях ЭБ), например, глухое заземление нейтрали или вывода источника (рис. 2.2). Рабочее заземление должно быть выполнено таким образом, чтобы обеспечивалась нормальная работа ЭУ в режимах, предусмотренных эксплуатационной документацией ЭУ (также см. ГОСТ Р 50571.10-96).

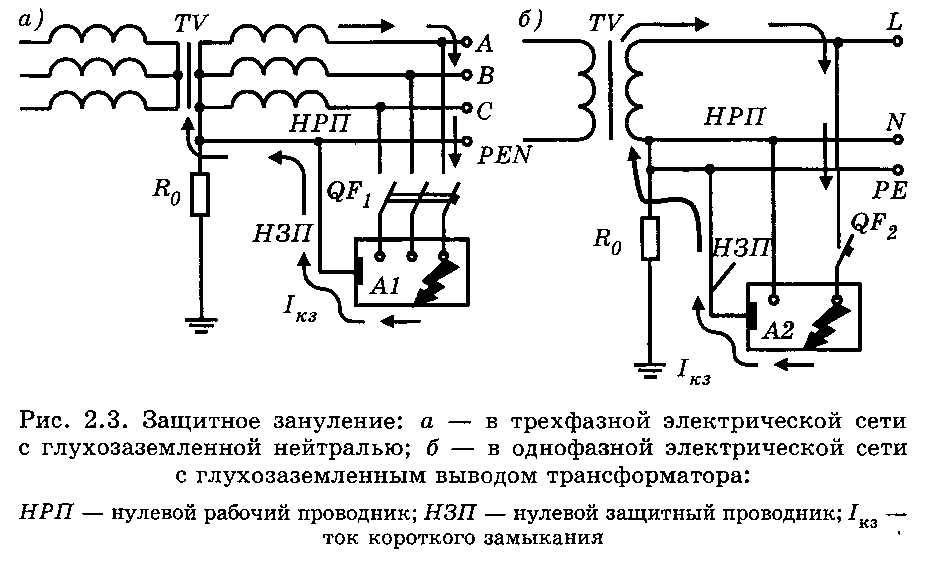

Защитным занулением в ЭУ напряжением до 1 кВ называется преднамеренное соединение ОПЧ с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях ЭБ (рис. 2.3).
В ЭУ до 1 кВ с глухозаземленной нейтралью или глухозаземленным выводом источника однофазного тока для защиты людей от поражения током при замыкании на корпус должно быть выполнено защитное зануление (см. рис. 2.3).
В этом случае при замыкании на металлический корпус ЭУ возникает цепь протекания тока короткого замыкания /кз, который вызывает срабатывание защиты и отключение аварийной ЭУ от питающей сети. Применение в ЭУ до 1 кВ с глухозаземленной нейтралью (система TN) или глухозаземленным выводом источника однофазного тока заземления корпусов электроприемников (ЭП) без их защитного за-нуления не допускается.
Действительно, если в этих сетях корпус ЭУ заземлить без его защитного зануления (рис. 2.4), то в аварийной ситуации на заземленном корпусе возникает опасное для человека напряжение относительно земли U = I3R3- Если принять, что Rq = R3 = i?, то u3 может достигать половины фазного напряжения сети:
