Системы заземления электрических сетей. Окончание.

В системе TN заземление ОПЧ обеспечивает создание для тока замыкания цепи с низким сопротивлением. Это облегчает работу устройств защиты от сверхтока.


Обозначения TN, ТТ и IT относятся только к конфигурации распределительных сетей. Эти обозначения имеют ограниченное отношение к различным методам, которые могут быть использованы для обеспечения защиты от поражения электрическим током, включая заземление ОПЧ. Хотя каждая система обеспечивается посредством соединения ОПЧ с землей, эффективный метод, используемый в установке для защиты от поражения электрическим током, может включать другие меры защиты, например, двойную изоляцию. Конфигурация распределительной сети и меры, используемые для защиты от поражения электрическим током, являются, каждое в отдельности, предметом самостоятельного рассмотрения.

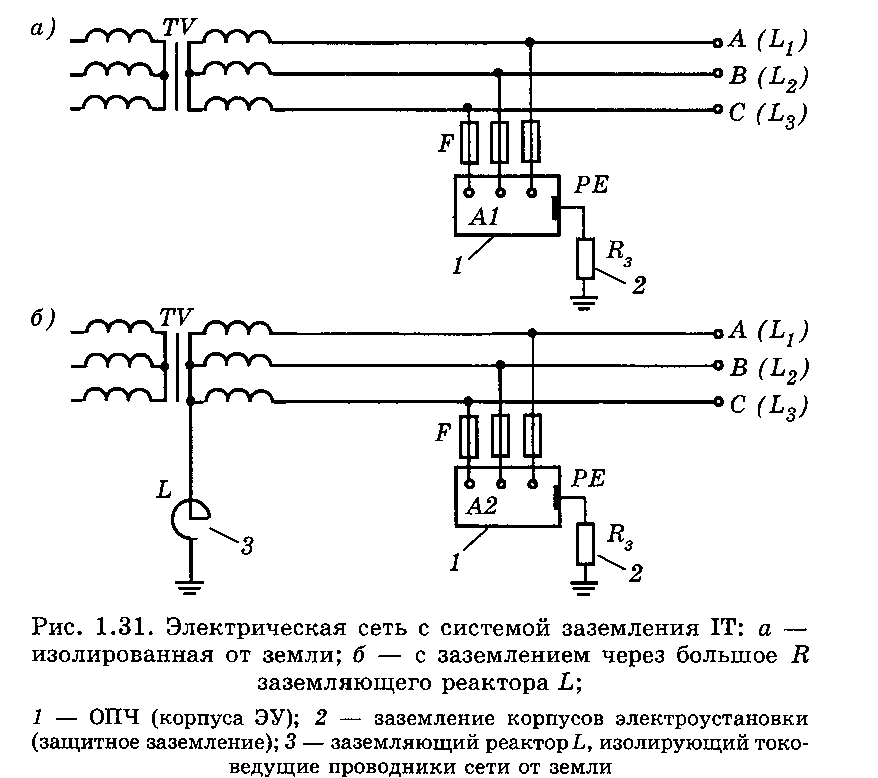

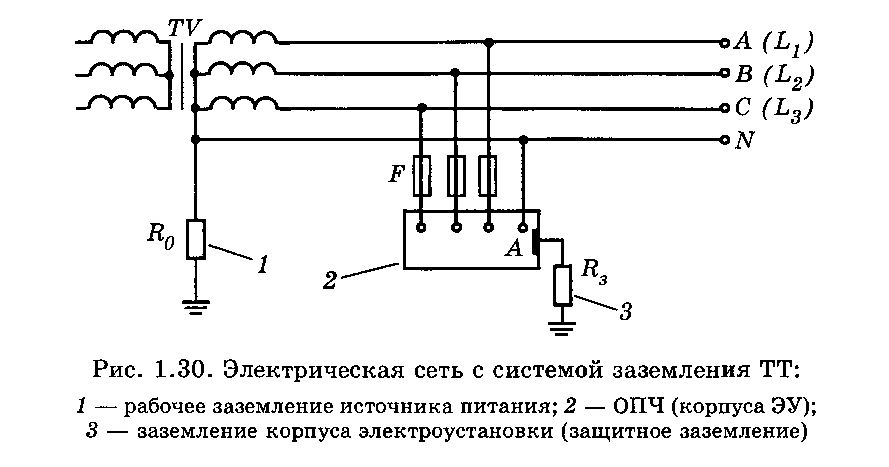

На рис. 1.27-1.31 представлены схемы трехфазных сетей различных систем заземления.
