Системы заземления электрических сетей. Продолжение 3.Таблица 1.12 Системы заземления электрических сетей и связь сетевого (рабочего) и защитного заземления
Заземление ЭО, а точнее, заземление ОПЧ, является одной из многочисленных мер, которые могут быть использованы
| Обо- | | | | значение | | Защитное заземление | | системы | Сетевое заземление | проводящих частей | | зазем- | | (корпусов ЭУ) | | ления | | | | IT | Непостредственное соединение | Непосредственное соеди- | | | с землей отсутствует. Допуска- | нение с землей, независи- | | | ется соединение с землей через | мое от сетевого заземления | | | сопротивление, воздушный про- | | | | межуток, разрядник и т. д. | | | тт | Соединение с землей в одной | Непосредственное соеди- | | | или нескольких точках распреде- | нение с землей, независи- | | | лительной сети за пределами сети | мое от сетевого заземления | | | потребителя | | | TN | Соединение с землей в одной | Соединение с «сетевой | | | или нескольких точках распреде- | землей» с помощью РЕ- или | | | лительной сети и в одной или бо- | PEN- проводника | | | лее точках сети потребителя | | | TI | Соединение с землей в одной | Отсутствуют соединения | | | или нескольких точках распреде- | с землей и с сетевым зазем- | | | лительной сети | лением |

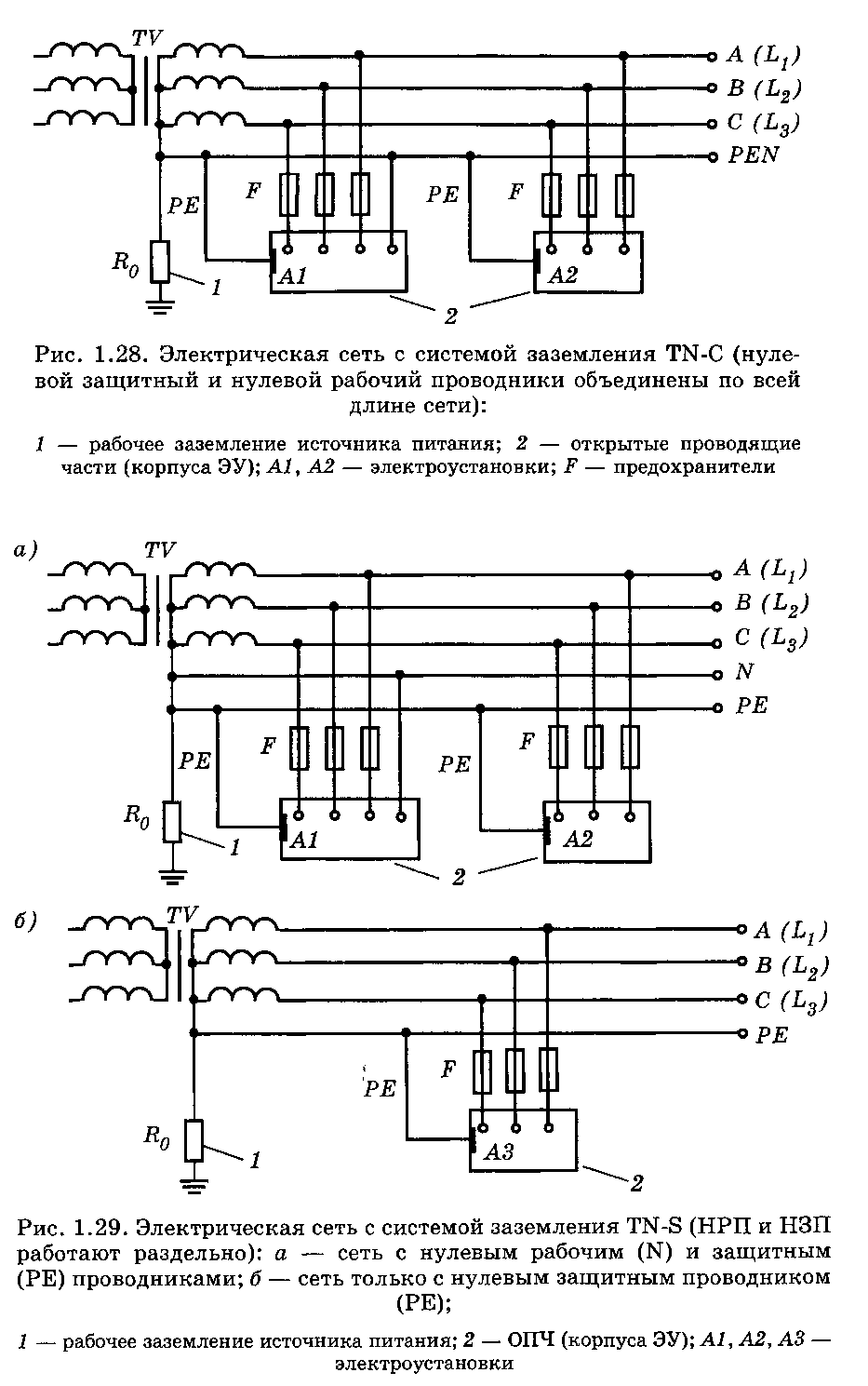

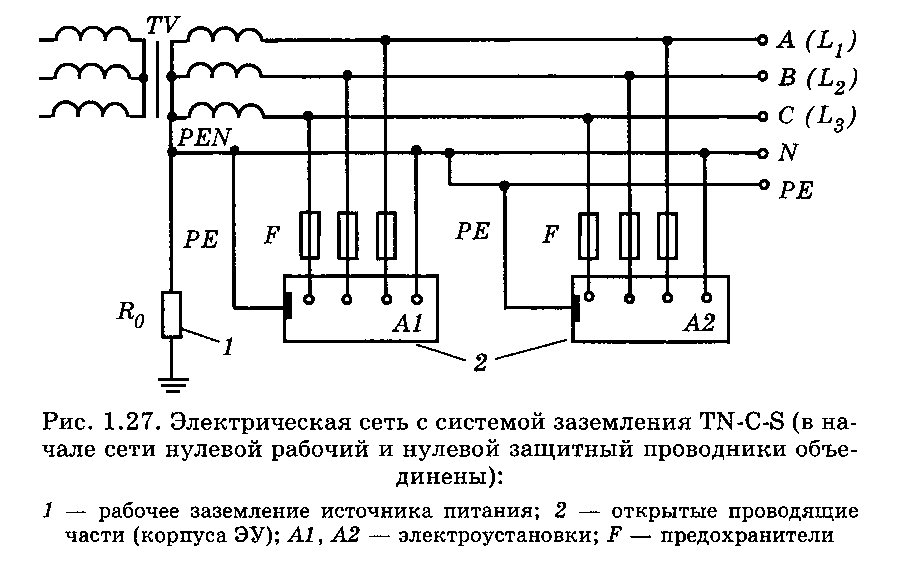

для защиты от поражения электрическим током. Заземление ОПЧ предполагает создание эквипотенциальной среды, что снижает вероятность появления напряжения на теле человека.
