Значение заземления нейтрали для обеспечения электробезопасности. Продолжение 1.2. Другой причиной распространения сетей с заземленной нейтралью является то, что замыкание на землю переходит в однофазное короткое замыкание и поврежденный участок отключается коммутационными аппаратами. Таким образом, аварийный режим работы сети при замыкании одной из фаз на землю, столь опасный своей длительностью при изолированной нейтрали, в случае с заземленной нейтралью имеет место лишь в течение короткого периода времени, необходимого для срабатывания защиты.
3. Важным преимуществом сетей с глухозаземленной нейтралью, послужившим причиной их распространения, является то, что в них напряжение фаз по отношению к земле не превышает фазного напряжения. Изоляция цепей обмоток машин и ТВЧ ЭО рассчитывается лишь на фазное напряжение, тогда как при изолированной нейтрали она рассчитывается на линейное напряжение.
Приведенные доводы в пользу заземления нейтрали реализуются не во всех случаях. Прежде всего, принятое выше условие, что сопротивление рабочего заземления Д0 = 0, невыполнимо. На практике напряжение замкнувшейся на землю фазы С распределяется пропорционально величинам сопротивлений R0 и R3M. При этом напряжение относительно земли в точке замыкания на землю U = I3MR3M> а в нулевой точке трансформатора U0 = I3R0.

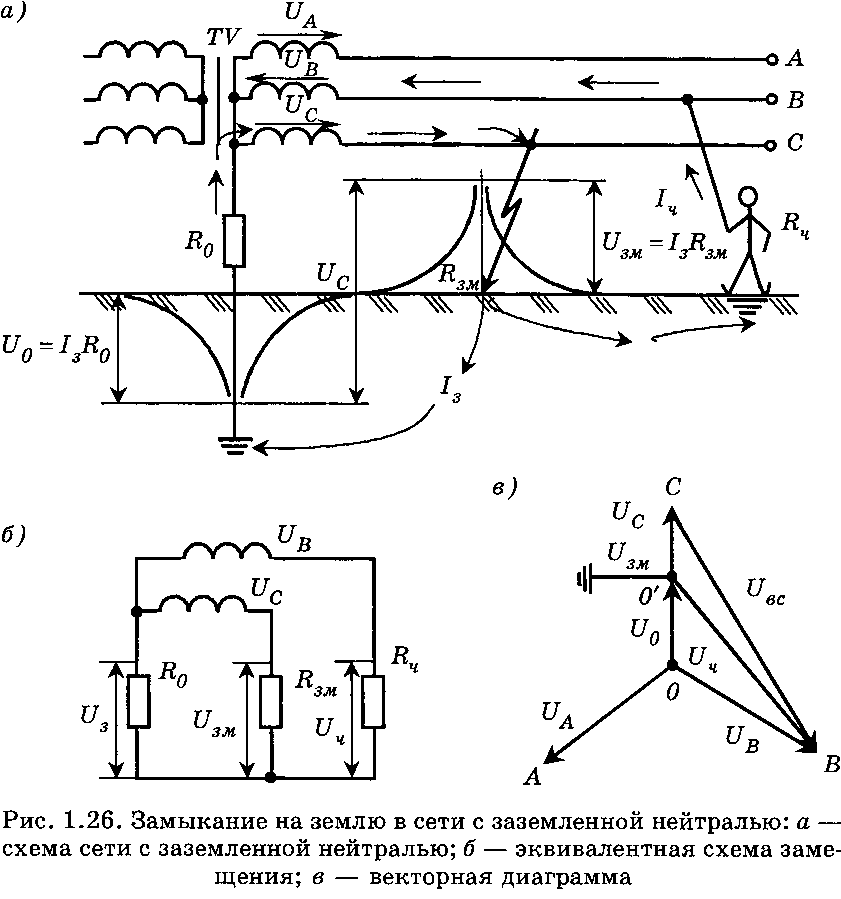

Из векторной диаграммы (см. рис. 1.26) следует, что в действительности напряжение, приложенное к телу человека, несколько больше фазного и равно U4=UB~ U0 или Цч = UBC -
Его абсолютное значение определяется из треугольника ООБ, откуда
Таким образом, в сети с заземленной нейтралью при замыкании на землю напряжение фазных проводов относительно земли не равно фазному напряжению, а несколько выше. Тогда приложенное к человеку напряжение U4 больше и определяется соотношением сопротивлений Rq и f?3M.
