Классификация электрических сетей. Продолжение 4.При этом достигается значительное удешевление ЭУ в целом благодаря применению меньшего числа трансформаторов, проводов с меньшим сечением и т. д.
По условиям ЭБ сети с глухозаземленной нейтралью следует применять там, где невозможно обеспечить хорошую изоляцию проводов, когда нельзя быстро отыскать и устранить повреждение изоляции. Возникающие при этом токи короткого замыкания способствуют быстрому отключению поврежденного участка или поврежденной ЭУ с помощью релейной защиты или такой защитной меры, как защитное зануление.
Сети с изолированной нейтралью до 1 кВ (трехфазные трехпроводные с изолированной нейтралью) по условиям ЭБ
целесообразно применять на объектах с повышенной опасностью поражения человека электрическим током в тех случаях, когда имеется возможность поддерживать высокий уровень сопротивления изоляции проводов сети относительно земли и когда емкость проводов относительно земли незначительна. Такими являются сети до 1 кВ небольшой протяженности, не подверженные воздействию агрессивной среды и находящиеся под постоянным надзором электротехнического персонала.
При выборе схемы сети по условиям безопасности было показано, что опасность поражения человека током во многом зависит от сопротивления изоляции проводов относительно земли.

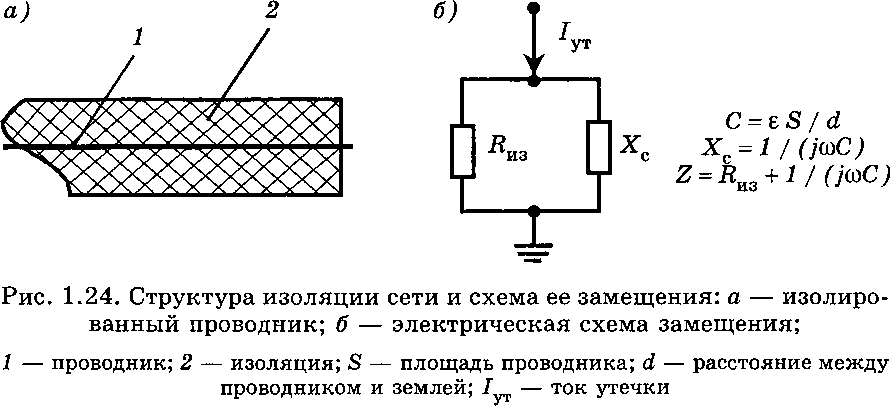

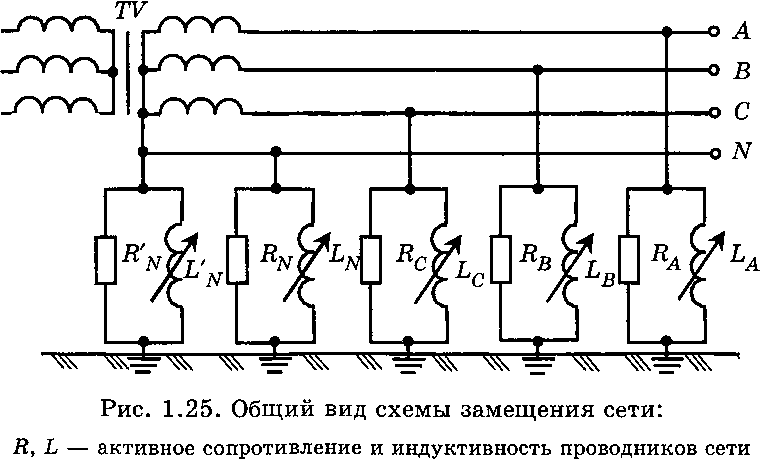

Как указывалось выше, активное сопротивление изоляции Диз зависит от наличия в ней «путей утечки тока» /ут, которые возникают из-за ее старения, ухудшая ее диэлектрические свойства. Емкостное сопротивление Хс зависит от емкости провода относительно земли, которая, в свою очередь, определяется геометрическими размерами S, d и диэлектрической постоянной материала изоляции 8, ее состоянием (рис. 1.24). Поэтому в общем виде схема сети может быть представлена так, как показано на рис. 1.25.
Таблица 1.11 Зависимость емкости кабеля от сечения провода
