Классификация электрических сетей. Продолжение 3.Для сетей напряжением выше 1 кВ, но до 35 кВ включительно ПУЭ устанавливают режим работы с изолированной нейтралью, т. е. нейтралью, не присоединенной к заземляющему устройству или присоединенной к нему через приборы сигнализации, измерения, защиты, заземляющие дуго-гасящие реакторы и подобные им устройства, обладающие большим сопротивлением (см. рис. 1.22).
По условиям безопасности в сетях напряжением выше 1 кВ заземленная нейтраль также предпочтительнее, так как вследствие большой емкости проводов относительно земли защитная роль их изоляции практически полностью утрачивается и для человека становится одинаково опасно прикосновение к токоведущим частям сети как с изолированной, так и с заземленной нейтралью.
К тому же в сетях напряжением выше 1 кВ с изолированной нейтралью при дуговых замыканиях на землю вокруг места замыкания могут возникать и длительно существовать высокие потенциалы и разность потенциалов, т. е. большие напряжения прикосновения и шага, опасные для людей.
С другой стороны, в сетях с изолированной нейтралью при замыкании одной из фаз на землю напряжение двух других неповрежденных фаз увеличивается в три раза. Следовательно, фазная изоляция таких сетей должна быть рассчитана на линейное напряжение, так как эти сети могут длительно работать при однофазном замыкании. Это значит, что данные сети должны иметь устройства контроля состояния изоляции, а релейная защита должна настраиваться на сигнал, а не на отключение однофазных замыканий на землю.

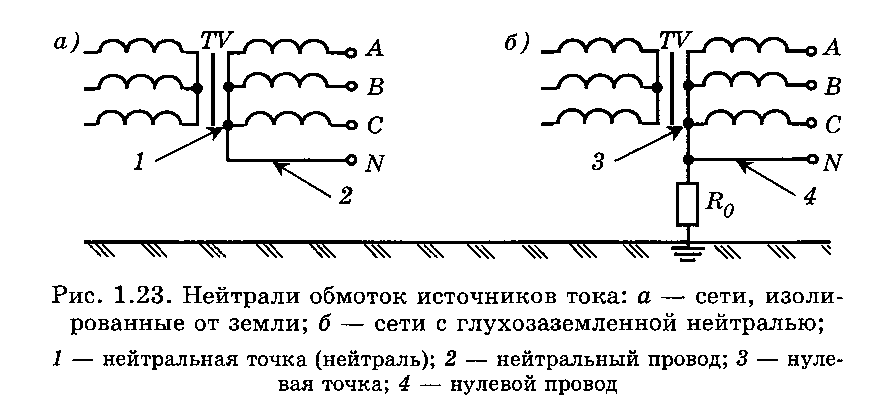

Сети с глухозаземленной нейтралью до 1 кВ (трехфазные четырехпроводные с глухозаземленной нейтралью) в нашей стране по технологическим требованиям получили предпочтение, поскольку они позволяют использовать два рабочих напряжения — фазное и линейное Uл (UR = t/ф).
