Классификация электрических сетей. Продолжение 1.в) четырехпроводные электрические сети — это сети трехфазного тока с нейтральным проводом (в сетях с изолированной от земли нейтралью) или с нулевым проводом (в сетях с глухо-заземленной нейтралью источника тока) (рис. 1.19, в, г);
г) сети с заменой одного провода «землей» — это сети однофазного переменного тока, когда роль второго провода играет «земля» (рельс);

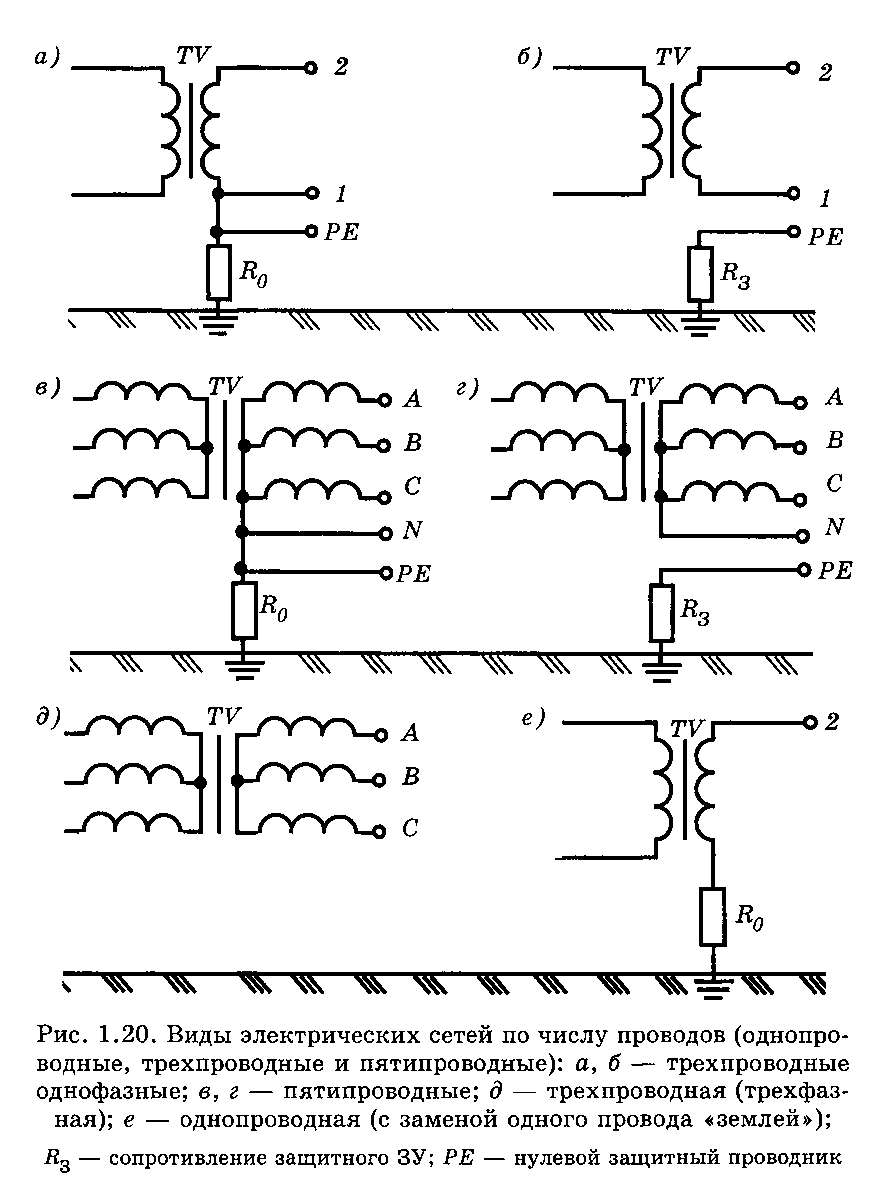

д) пятипроводные сети — это сети трехфазного тока, которые отличаются от четырехпроводных тем, что в них функции нулевого рабочего и нулевого защитного проводников разделены — проводники N и РЕ;

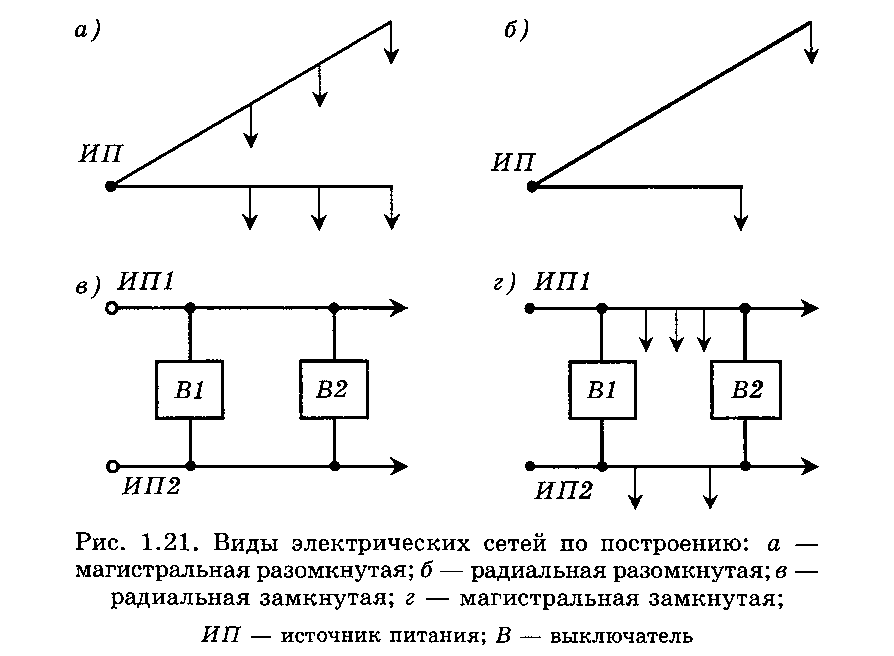

5) по построению: разомкнутые и замкнутые (рис. 1.21):
а) сеть магистральная разомкнутая состоит из одиночных ЛЭП, каждая из которых независимо питает несколько потребителей (рис. 1.21, а);
6) сеть радиальная разомкнутая — это магистральная разомкнутая сеть, питающая одну группу потребителей (рис. 1.21, б);
в) сеть радиальная замкнутая — такую сеть применяют в целях бесперебойного питания потребителей энергией, сети выполняют с резервированием, т. е. к потребителю прокладывают две линии электропередачи (рис. 1.21, в);
г) сеть магистральная замкнутая (петлевая), применяется если несколько потребителей в одном районе должны получать электроэнергию бесперебойно, тогда выполняют сеть петлевой, образующей замкнутый контур (см. рис. 1.21, г);
б) по величине напряжения:
а) сети напряжением до 1 кВ включительно;
6) сети напряжением выше 1 кВ (от 1 до 300 кВ включительно);
в) сети сверхвысокого напряжения — более 330 кВ;
7) по обеспечению электробезопасности: (в зависимости от способа заземления нейтрали в соответствии с ПУЭ) (рис. 1.22):
