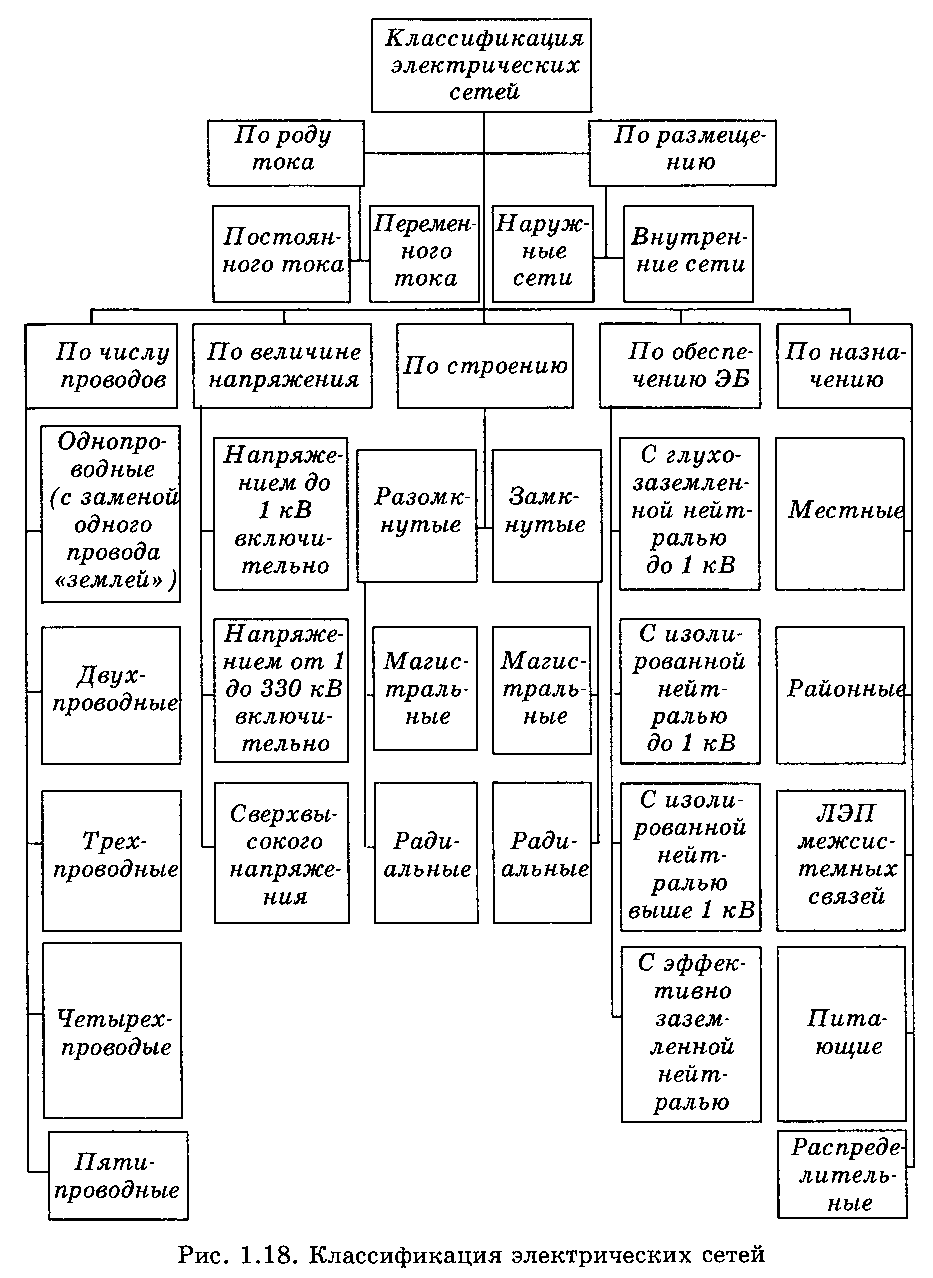

Классификация электрических сетейВсе электрические сети можно классифицировать по ряду признаков (рис. 1.18):
1) по размещению:
а) наружные воздушные и кабельные сети. При их выполнении применяются неизолированные (голые) провода, кабели и шинопроводы;
б) внутренние сети — это сети, проложенные внутри технологических помещений. При их выполнении используются изолированные и неизолированные провода, кабели и шинопроводы;
2) по назначению:
а) местные электрические сети — это сети напряжением до 35 кВ включительно;
б) районные электрические сети — это сети, к которым относятся изолированные одиночные районные сети с одной электростанцией и сети электрических систем с несколькими электростанциями напряжением, как правило, 110 кВ и выше;
в) линии электропередачи (ЛЭП) межсистемных связей — это линии напряжением выше 220 кВ, служащие для связей отдельных энергетических систем напряжением до 1150 кВ;
г) питающие линии — это линии, которые служат для передачи энергии от источника питания к группам потребителей;
д) распределительные электрические сети — это сети, служащие для распределения электроэнергии от распределительных пунктов к потребительским трансформаторным подстанциям (ТП) или непосредственно к потребителям;
3) по роду тока:
а) электрические сети постоянного тока;
б) электрические сети переменного тока;

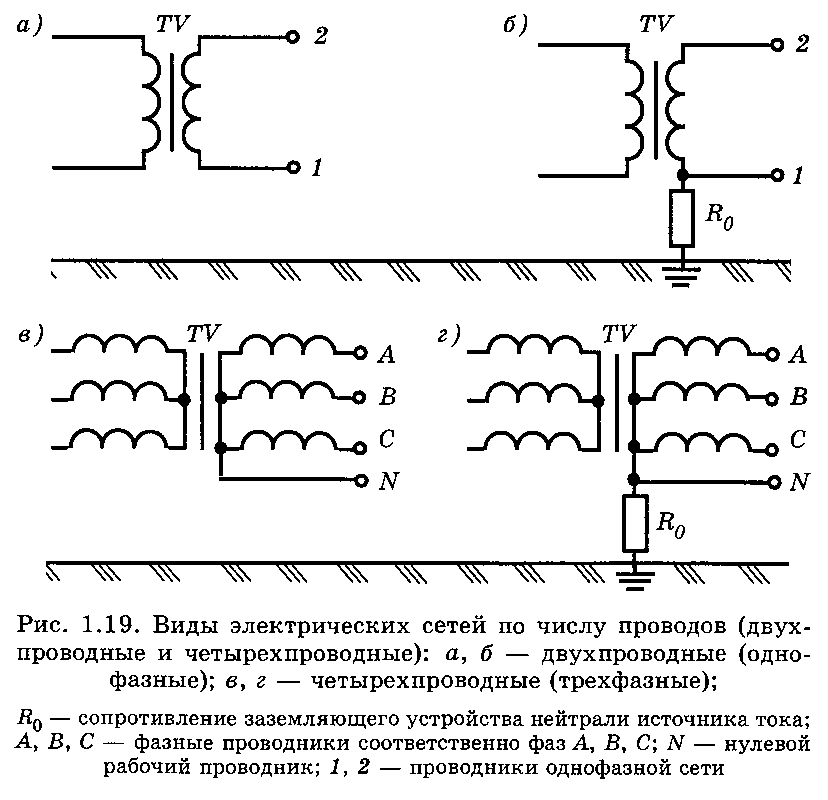

4) по числу проводов (рис. 1.19, 1.20):
а) двухпроводные электрические сети — это сети постоянного тока и однофазного переменного тока с изолированным выводом источника тока (рис. 1.19, а, б) и с заземленным выводом источника тока;
б) трехпроводные электрические сети — это сети однофазного тока; в отличие от двухпроводных у них имеется
нулевой защитный проводник, соединенный с заземленным выводом источника тока или соединенный с защитным заземляющим устройством в сетях с изолированным выводом источника тока, а также трехфазные сети без нейтрального провода (рис. 1.20);
