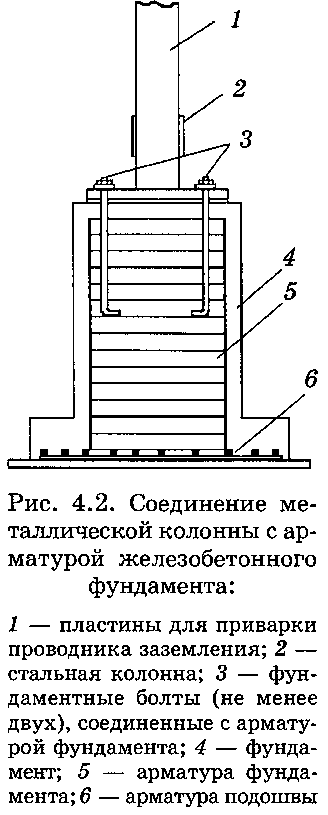

Требования к устройству и применению заземлителей. Продолжение 4.Искусственные заземлители могут быть выполнены из черной или оцинкованной стали или из меди. Окраска и смазка искуственных заземлителей не допускается.
Материал и наименьшие размеры заземлителей должны соответствовать приведенным в табл. 4.1.
Особо следует отметить особенности устройства заземлителей в районах с большим удельным сопротивлением земли — более 500 Ом • м (к ним относятся засушливые районы с песчаными грунтами, а также районы с грунтами в виде скальных горных пород).
Для снижения удельного электрического сопротивления земли в зоне расположения заземлителя необходимо выполнение мероприятий, представленных в табл. 4.2. Кроме указанных мероприятий в зонах с большим удельным сопротивлением земли могут применяться заземлители специальных конструкций.
В США используются заземлители в виде металлической цилиндрической емкости (трубы) с отверстиями в верхней и нижней частях емкости. Емкость заполняется солью и влагопоглощающими химическими веществами, закрывается с двух сторон крышками и погружается в землю до уровня отверстий в верхней части. Через эти отверстия химическое вещество забирает из воздуха влагу, которая растворяет соль. Солевой раствор, выливаясь через отверстия нижнего ряда, увлажняет грунт и создает благоприятные условия для работы заземлителя.
В РФ предложен заземлитель для засушливых районов, конструкция которого изображена на рис. 4.3. Заземлитель содержит железобетонную цилиндрическую емкость 1 со съемной крышкой 2, выполненной из того же материала. Емкость армирована стальными стержнями 3, которые скреплены поперечными проводниками 4. Заземлитель снабжен
Таблица 4.1
Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле
| Материал | Профиль сечения | Диаметр, мм | Площадь поперечного сечения, мм2 | Толщина стенки, мм | | Сталь черная | Круглый:— для вертикальных заземлителей— для горизонтальных заземлителейПрямоугольныйУгловойТрубный | 16 1032 | 100 100 | 4 43,5 | | Сталь оцинкованная | Круглый:— для вертикальных заземлителей— для горизонтальных заземлителейПрямоугольный Трубный | 12 1025 | 75 | 3 2 | | Медь | КруглыйПрямоугольныйТрубныйКанат многопроволочный | 1220 1,8* | 50 35 | 2 2 | | * Диаметр каждой проволоки. | | | |
