Требования к устройству и применению заземлителей. Продолжение 3.

2) металлические трубы водопровода, проложенные в земле;

3) обсадные трубы буровых скважин;

4) металлические шпунты гидротехнических сооружений, водоводы, закладные части затворов и т. п.;

5) рельсовые пути магистральных неэлектрифицирован-ных железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами;

6) другие находящиеся в земле металлические конструкции и сооружения;

7) металлические оболочки бронированных кабелей, проложенных в земле, которые могут служить единственными заземлителями при количестве кабелей не менее двух. Алюминиевые оболочки кабелей использовать в качестве заземлителей не допускается (ПУЭ 1.7.109).

При использовании железобетонных фундаментов промышленных зданий и сооружений в качестве заземлителей и обеспечении допустимых напряжений прикосновения не требуется сооружение искусственных заземлителей, прокладка выравнивающих полос снаружи зданий и выполнение магистральных проводников заземления внутри здания.

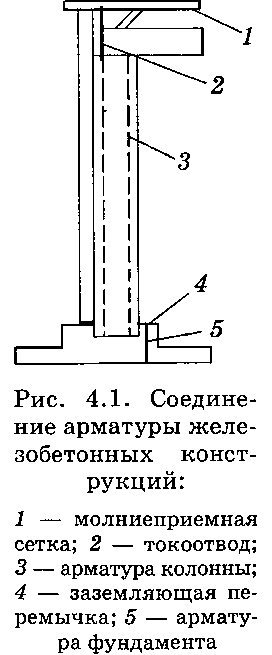

Металлические и железобетонные конструкции, используемые в качестве заземляющих устройств, должны образовывать непрерывную электрическую цепь по металлу, а в железобетонных конструкциях должны предусматриваться закладные детали для присоединения электрического и технологического оборудования (рис. 4.1, 4.2).

Искусственными заземлителями называются заземлители, специально выполняемые в целях заземления.

При невозможности использования естественных заземлителей, а также в случаях, когда токовые нагрузки на естественные заземлители превышают допустимые или естественные заземлители не обеспечивают безопасных значений напряжения прикосновения по ГОСТ 12.1.038-82,


в дополнение к естественным зазем-лителям необходимо сооружать искусственные стальные вертикальные и горизонтальные заземлители.
