Особенности заземления электроустановок в электрических сетях системы it. Продолжение 6.При определенных условиях нежелательно, а в ряде случаев опасно отключать питание потребителя. Например, внезапное отключение насоса на химическом предприятии может привести к производственной аварии.
В тех случаях, когда необходимо поддерживать постоянное питание ЭП, может быть использован непрерывный контроль изоляции установки (защитный мониторинг изоляции). Если при этом произойдет замыкание одной из фаз на землю, защита сработает на сигнал. Насосы будут продолжать работать до тех пор, пока это необходимо по условиям безопасности.
В протяженных промышленных сетях, питающихся от одного трансформатора, токи прикосновения, даже при нормальных условиях, могут достигать опасных значений из-за возможных случайных активных и емкостных утечек. Поэтому для сетей большой протяженности не следует применять систему IT.
Одиночное повреждение изоляции однофазного проводника не вызывает срабатывания устройства защиты от сверхтока
и питание потребителя не прерывается. Если нагрузка не допускает внезапного отключения питания, первое повреждение должно быть обнаружено как можно за более короткое время. С этой целью часто используются различные устройства непрерывного контроля изоляции между фазными проводниками и землей, срабатывающие на сигнал, если сопротивление изоляции опускается ниже предельно допустимого уровня.

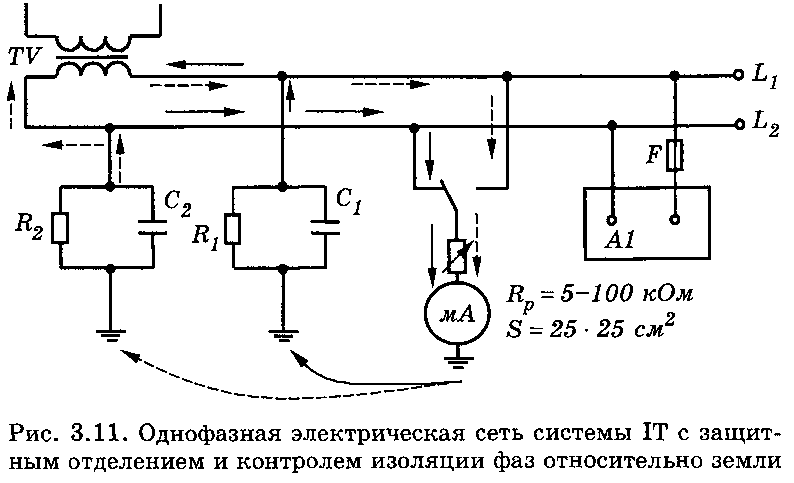

На рис. 3.12 представлена принципиальная схема непрерывного контроля изоляции при питании ЭС системы IT от трехфазного трансформатора.
Для предотвращения возникновения опасного напряжения прикосновения при первом повреждении изоляции сопротивление растеканию тока с заземляющего устройства ЭУ (т. е. сопротивление между защитным РЕ-проводником и землей) должно быть меньше предельно допустимого напряжения при повреждении изоляции, деленного на ток замыкания на землю (ток повреждения):
