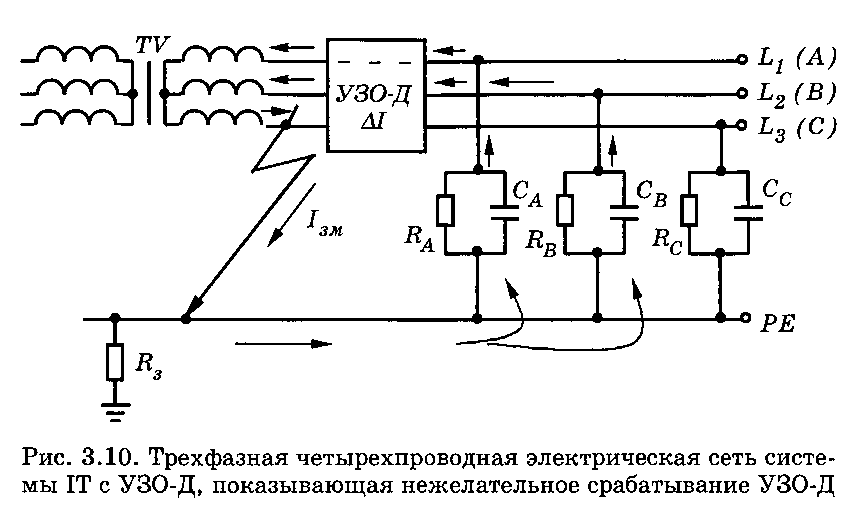

Особенности заземления электроустановок в электрических сетях системы it. Продолжение 5.Защита от электрического удара с помощью защитного отделения обеспечивается только при условии, что связь с землей отделенной цепи отсутствует. Повреждение изоляции проводников и оборудования может вызвать непреднамеренную связь с землей.
Активная и емкостная проводимости между отделенной цепью и землей должны быть достаточно малы, чтобы при прямом контакте ток, проходящий через тело человека, не был смертельным. При величине тока ниже 30 мА возникновение вентрикулярной фибрилляции маловероятно.
Сопротивление тела человека, касающегося ТВЧ или ОПЧ поврежденного оборудования, включено последовательно с сопротивлением проводника сети относительно земли (Дф > 0,5 МОм), что существенно снижает протекающий через тело человека ток.
Оценка предельно допустимой длины отделенной электрической цепи должна учитывать предельно допустимый ток, протекающий при прикосновении. Если в качестве предельно допустимого тока принять 30 мА, то для изолированной вторичной однофазной цепи, питаемой напряжением 230 В, наименьшее допустимое полное сопротивление в цепи тока должно быть 8 кОм.
В том случае, когда возникает вопрос о безопасности существующей отделенной сети, должны быть выполнены пря-
мые измерения тока прикосновения между изолированной цепью и заземленными проводящими частями. Если доступные прикосновению ОПЧ отсутствуют, может быть использована расположенная на полу металлическая пластина размером 25 х 25 см . Сеть может считаться безопасной, если ток прикосновения, измеренный низкоомным амперметром, не превышает 30 мА.
На рис. 3.11 схематично показано защитное отделение и измерение тока прикосновения. Для защиты амперметра используется резистор, имеющий диапазон сопротивления от 5 до 100 кОм.
