Особенности заземления электроустановок в электрических сетях системы тт. Продолжение 2.R3 — эквивалентное сопротивление рабочего и повторного заземлений НРП. Необходимо отметить, что ДцПТ бывает значительно меньше критического значения, необходимого для срабатывания УЗО-Д.
В электрической сети системы ТТ нулевой рабочий проводник должен быть заземлен в нескольких точках между источником питания (трансформатором) и ЭУ потребителя. Поэтому сопротивление растеканию тока с заземлителей, связанных с НРП, мало. Напряжение на нулевом рабочем проводнике при протекании тока нагрузки от фазного проводника по N-проводнику остается низким (приблизительно 20 В) по отношению к условной земле. Однако напряжение на РЕ-проводнике (и на всех частях, связанных с ним) по отношению к условной земле может быть высоким (приблизительно 200 В), когда ток замыкания протекает через заземляющие проводники, связывающие РЕ-проводник и заземляющее устройство ЭУ потребителя (см. п. 3.4).

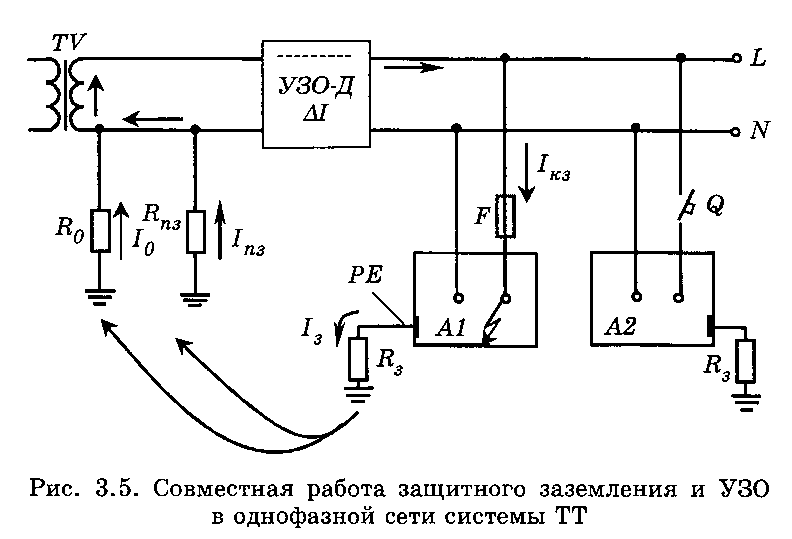

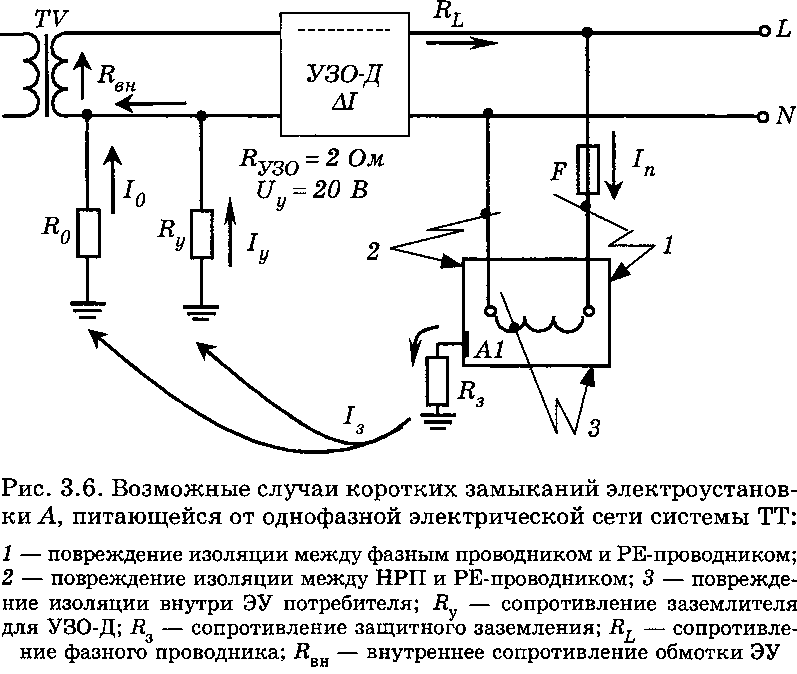

На рис. 3.6 представлены возможные случаи замыкания питающих проводов на ОПЧ (корпус) ЭУ потребителя с заземлителем для УЗО-Д. Как правило, сопротивление указанного заземлителя R3 больше, чем сопротивление других элементов, входящих в цепь протекания тока замыкания /3, которое вызывает напряжение на ОПЧ относительно земли, приблизительно равное фазному напряжению сети.
Более низким напряжение будет в следующих случаях:
— если фазное напряжение распределяется пропорционально сопротивлению обмотки (внутреннему сопротивлению) ЭУ
потребителя и сопротивлению растекания тока с ЗУ —R этой ЭУ (рис. 3.6, 3);
— если повреждение изоляции развивается медленно, вызывая медленное увеличение тока замыкания. Однако практика показывает, что подобные случаи маловероятны.
