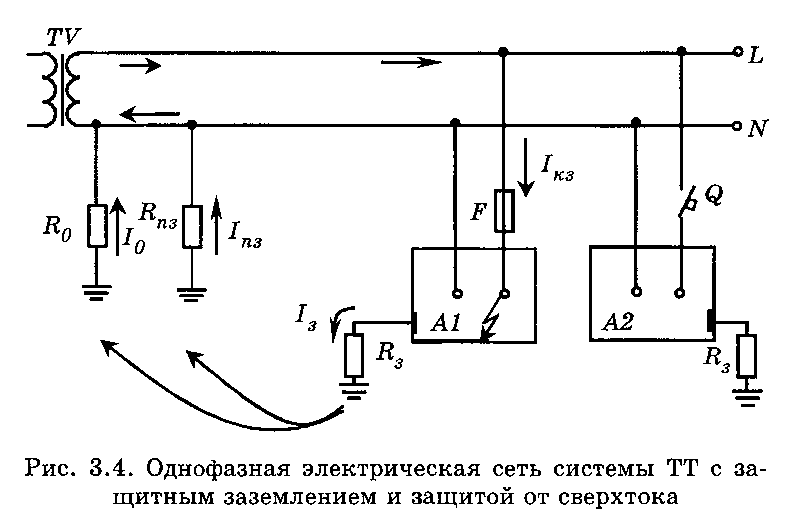

Особенности заземления электроустановок в электрических сетях системы тт. Продолжение 1.Приведенное выше выражение определения Дц0т Должно выполняться для времени большего, чем время срабатывания устройств защиты от сверхтока. В противном случае может оказаться, что прикосновение к ОПЧ в период короткого замыкания будет опасным.
Для устойчивого срабатывания устройства защиты от сверхтока и для того чтобы иметь время срабатывания в пределах нескольких секунд, ток замыкания должен в несколько раз превышать значение уставки устройства.
Достаточно эффективно применение УЗО в рассматриваемых электрических сетях. Устройства защитного отключения УЗО-Д имеют дифференциальный ток уставки не более 0,5 А, что позволяет быстро отключать поврежденную ЭУ, несмотря на большое сопротивление ЦОТ, и следовательно, малый ток /кз.
На рис. 3.5 изображена электрическая сеть системы ТТ и показана связь защитного заземления с УЗО-Д при корот-
ком замыкании фазного провода на корпус (ОПЧ) электроустановки А1. Ток замыкания/3 протекает через защитный, повторный и рабочий заземлители и возвращается к источнику питания. В рассматриваемом случае ток замыкания протекает через УЗО-Д, которое срабатывает, если AI превышает его уставку.
Для снижения опасности поражения электрическим током необходимо, чтобы сопротивление цепи протекания тока (ЦПТ) замыкания было как можно меньше или равно
где Яцпт — сопротивление цепи протекания тока замыкания;
U д — предельно допустимое напряжение на ОПЧ; А/у30 — ток уставки УЗО-Д.
Как и в предыдущем случае, при рассмотрении срабатывания защиты от сверхтока, /я в рассматриваемом случае равен
где R3U — сопротивление защитного проводника (РЕ);
