Основные требования к применению защит от поражения электрическим током. Продолжение 5.Главная задача дополнительной защиты состоит в обеспечении защиты при случайном непреднамеренном прямом

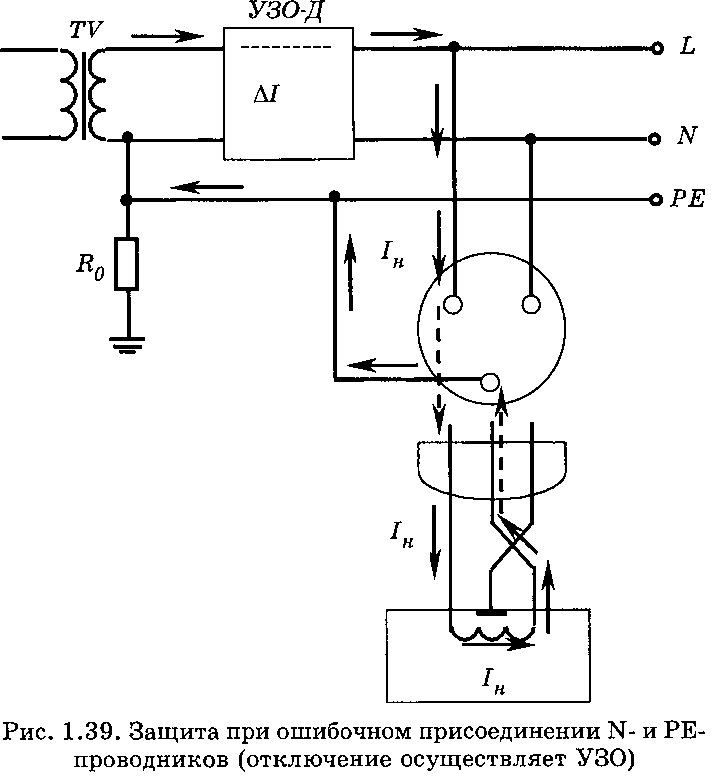

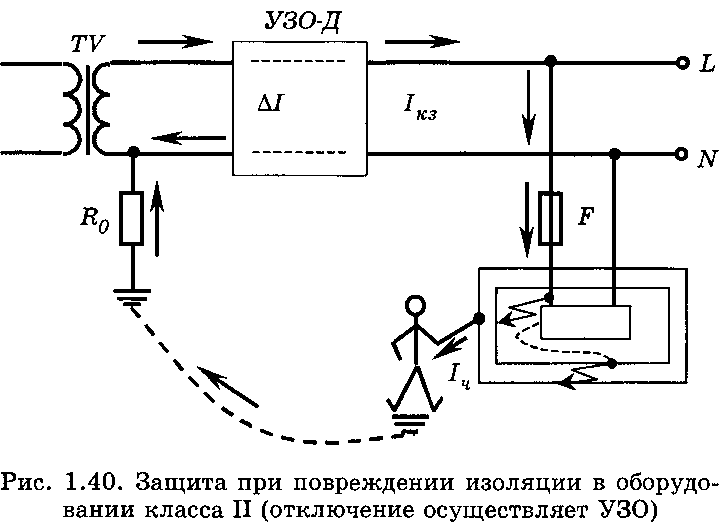

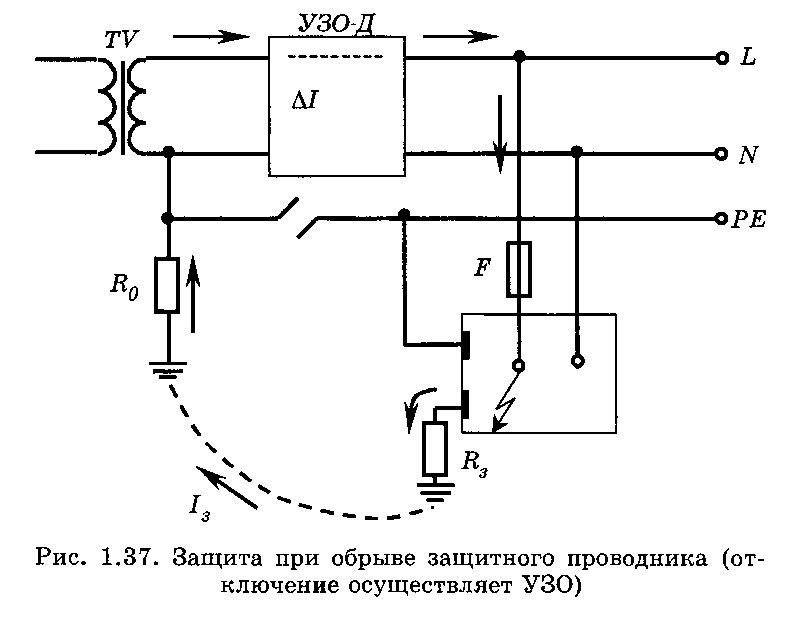

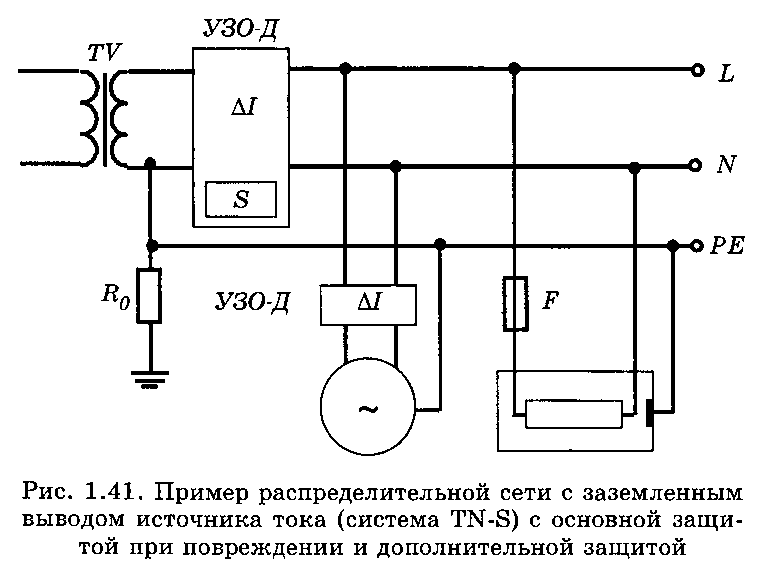

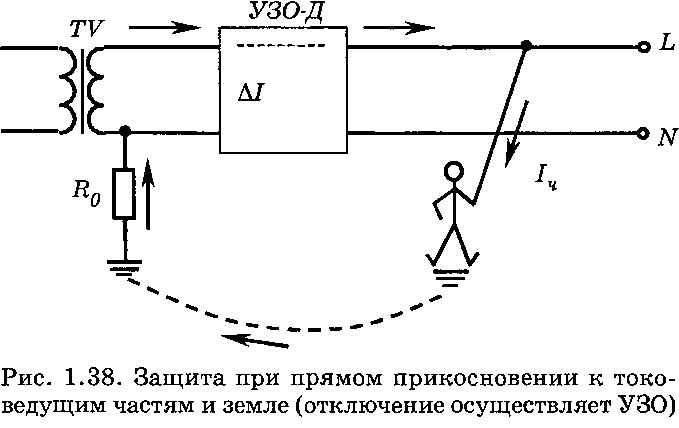

прикосновении к ТВЧ. Более того, дополнительная защита должна предотвращать смертельные поражения электрическим током и в том случае, когда защитный проводник оборван или неправильно присоединен, а также — при повреждении двойной изоляции. Защитное действие дополнительной защиты представлено на рис. 1.37-1.41.
В качестве дополнительной защиты при косвенном прикосновении может применяться дополнительная система уравнивания потенциалов.
В ЭУ напряжением до 1 кВ с заземленной нейтралью или заземленным выводом источника однофазного тока, а также с заземленной средней точкой в трехпроводных сетях постоянного тока, должно быть выполнено защитное зануление (система TN). Применение в таких ЭУ заземления корпусов электроприемников без их защитного зануления (система ТТ) не допускается.
ЭУ напряжением до 1 кВ переменного тока с изолированной нейтралью или изолированным выводом источника однофазного тока (система IT), а также ЭУ постоянного тока с изолированной средней точкой следует применять при недопустимости перерыва питания при первом замыкании на землю (для передвижных установок, торфяных разработок, шахт). Для таких ЭУ в качестве защитной меры должно быть выполнено заземление в сочетании с контролем сопротивления изоляции сети или защитное отключение.
