Классификация помещений с электроустановками и территорий по электробезопасности. Продолжение 2.

При эксплуатации ЭУ возможно поражение человека непосредственно током, протекающим через его тело, электрической дугой, статическим или атмосферным электричеством, емкостным зарядом; при этом возможны заболевания от неблагоприятного воздействия на организм электростатического и электромагнитного полей.

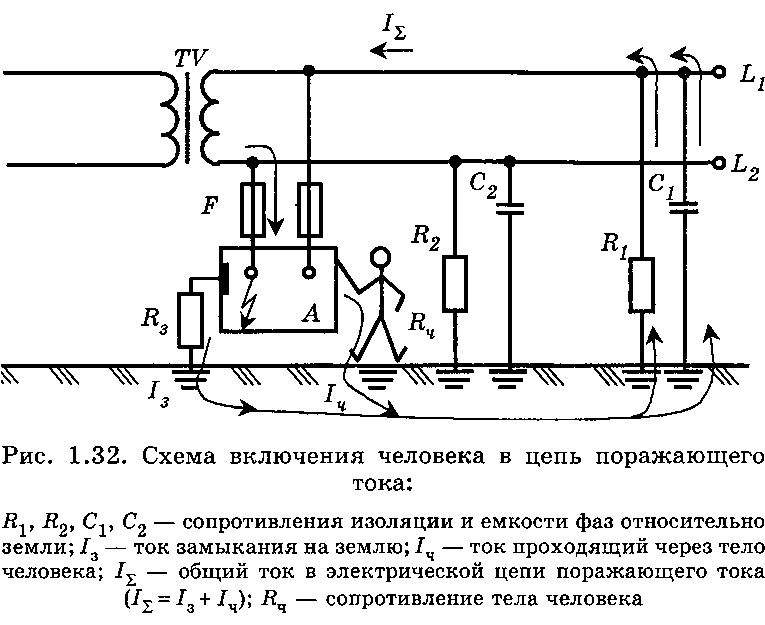

Поражение человека током происходит в том случае, когда он становится элементом цепи поражающего тока. Рассмотрим включение человека в цепь тока на примере прикосновения его к корпусу заземленной ЭУ в случае замыкания фазы сети на корпус ЭУ (рис. 1.32).

Таблица 1.15 Классификация помещений по характеру окружающей среды

№ п/пКласс помещенияХарактеристика (признаки) помещения
1НормальноеСухое помещение, в котором отсутствуют приз-
наки, свойственные жарким, пыльным и с химичес-
ки активной или органической средой помещениям
(см. пп. 6, 7 и 8)
2СухоеОтносительная влажность воздуха не превышает
60 %
3ВлажноеОтносительная влажность воздуха более 60 %, но
не превышает 75 %
4СыроеОтносительная влажность воздуха превышает 75 %
5Особо сыроеОтносительная влажность воздуха близка к 100 %
(потолок, стены, пол и предметы, находящиеся в по-
мещении, покрыты влагой)
6ЖаркоеТемпература постоянно или периодически (более 1
суток) превышает +35 °С
7ПыльноеПомещение, в котором по условиям производства
выделяется токопроводящая или нетокопроводящая
пыль, оседающая на токоведущих частях и проника-
ющая внутрь ЭУ
8С химическиПомещение, в котором постоянно или в течение
активной илидлительного времени содержатся агрессивные ве-
органическойщества (пары, газы, жидкости), образуются отложе-
средойния или плесень, разрушающие изоляцию и ТВЧ
электрооборудования
Примечание. Относительная влажность воздуха ф — есть отношение (в процентах) массы водяных паров, содержащихся в воздухе интересующего нас пространства, к массе водяных паров, насыщающих это пространство при данной температуре (т. е. когда испарение влаги прекратилось, что соответствует 100%-ной влажности).




В данном случае поражающим током является ток, протекающий через тело человека (/ч), а цепь поражающего тока составляют: источник — провод 2 — предохранитель F — корпус ЭУ — тело человека — обувь человека и, возможно, применяемые им средства защиты — пол — сопротивление изоляции и емкость И^иС^ — провод 1 — источник.
