Вид сети, сопротивление изоляции и емкость ее фаз относительно земли.Электроустановки в отношении мер электробезопасности разделяются на несколько видов:
— электроустановки напряжением выше 1 кВ в сетях с глухозаземленной или эффективно заземленной нейтралью (см. п. 1.2);
— электроустановки напряжением выше 1 кВ в сетях с изолированной или заземленной через дугогасящий реактор или резистор нейтралью;
— электроустановки напряжением до 1 кВ в сетях с глу-хозаземленной нейтралью;
— электроустановки напряжением до 1 кВ в сетях с изолированной нейтралью.
Глухозаземленная нейтраль — нейтраль трансформатора или генератора, присоединенная непосредственно к заземляющему устройству. Глухозаземленным может быть также вывод источника однофазного переменного тока или полюс источника постоянного тока в двухпроводных сетях, а также средняя точка в трехпроводных сетях постоянного тока.
Изолированная нейтраль — нейтраль трансформатора или генератора, не присоединенная к заземляющему устройству или присоединенная к нему через большое сопротивление приборов сигнализации, измерения, защиты и других аналогичных им устройств.

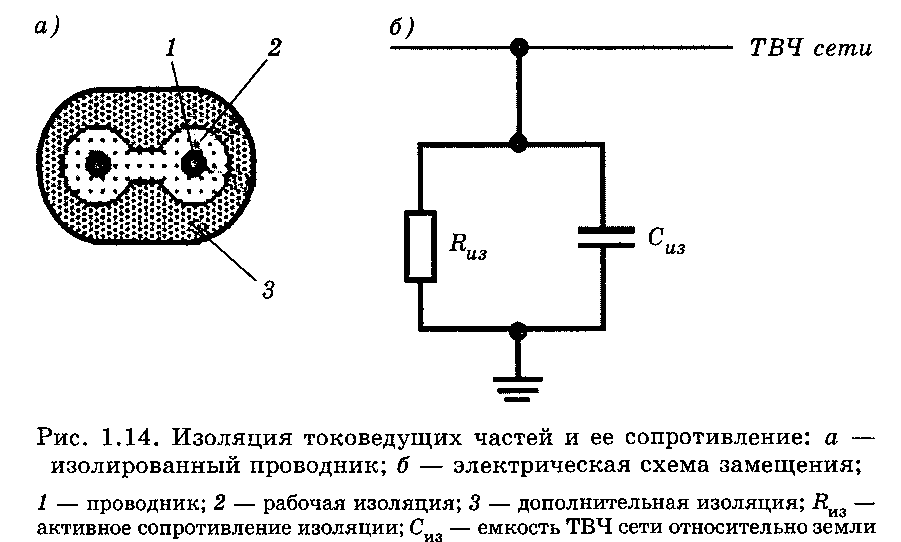

В сетях, изолированных от земли, решающее влияние на исход однофазного прикосновения оказывает уровень сопротивления изоляции токоведущих частей относительно земли (рис. 1.14).
Электрическая сеть с эффективно заземленной нейтралью — трехфазная электрическая сеть напряжением выше 1 кВ, в которой коэффициент замыкания на землю не превышает 1,4.
Коэффициент замыкания на землю в трехфазной электрической сети — это отношение разности потенциалов между неповрежденной фазой и землей в точке замыкания на землю другой или двух других фаз к разности потенциалов между фазой и землей в этой точке до замыкания.
Сопротивление изоляции является комплексным, имеющим активную и реактивную (емкостную) составляющие. Активное сопротивление изоляции i?H3 зависит от наличия в изоляции проводящих частиц (включений) и диэлектрических свойств, которые с течением времени ухудшаются в результате естественного старения изоляции и воздействия окружающей среды.
