Устройство защитного заземления и защитного зануления переносных и передвижных электроприемников. Продолжение 11.Если указанное время отключения не может быть гарантировано, необходимы дополнительные защитные меры, например, дополнительное уравнивание потенциалов. PEN-проводник от ПИП на вводе в помещение должен быть повторно заземлен.
Устройство выравнивания и уравнивания электрических потенциалов должно обеспечивать в нормальном режиме работы ЭО напряжение прикосновения не более 0,2 В, а в аварийном режиме при времени отключения более указанного в табл. 4.13 для ЭУ в помещениях с повышенной опасностью, особо опасных и в наружных установках — не более 12 В.
Для всех групповых цепей, питающих штепсельные розетки, должна быть выполнена дополнительная защита от прямого прикосновения при помощи УЗО с номинальным отключающим дифференциальным током не более 30 мА.
В животноводческих помещениях, в которых отсутствуют условия, требующие выполнения выравнивания потенциалов,
Таблица 4.13
Наибольшие допустимые времена защитного автоматического отключения для системы TN в помещениях для содержания животных
| Номинальное фазное напряжение UQ, В | 127 | 220 | 380 | | Время отключения, с | 0,35 | 0,2 | 0,05 |
и они запитаны от ПИП, должна быть выполнена защита с использованием УЗО с номинальным отключающим дифференциальным током не менее 100 мА, устанавливаемых на вводном щитке.

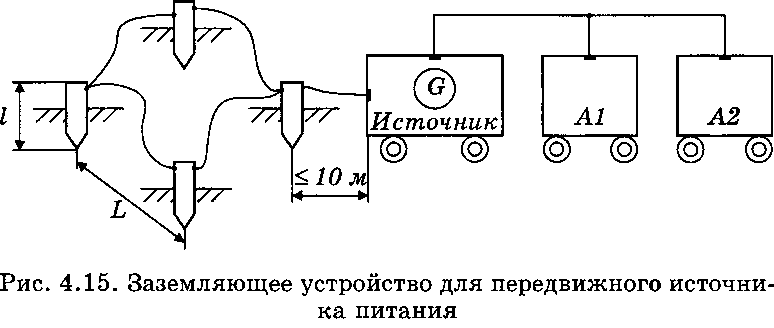

Для достижения требуемого сопротивления (не более 25 Ом) заземляющее устройство ПИП сооружают с групповым выносным заземлителем (рис. 4.15); при этом электроды заземлителя располагают друг от друга на расстояниях не менее их длины (L > I) и надежно соединяют между собой гибкими медными проводниками сечением не менее 4 мм2. Запрещается использовать для этих целей алюминиевые провода.
