Устройство защитного заземления и защитного зануления переносных и передвижных электроприемников. Продолжение 3.

К передвижным ЭУ относятся автономные передвижные источники питания (ПИП) и передвижные электроприемники (ПдЭП).

Автономный передвижной источник питания электроэнергией — такой источник, который позволяет осуществлять питание потребителей независимо от стационарных источников электроэнергии (энергосистемы).

ПИП могут использоваться для питания электроприемников стационарных или передвижных ЭУ, которые могут получать питание от стационарных или автономных передвижных источников электроэнергии.

Питание от стационарной электрической сети должно, как правило, выполняться от источника с глухозаземленной нейтралью с применением систем TN-S или TN-C-S. Объединение функций нулевого защитного проводника РЕ и нулевого рабочего проводника N в одном общем проводнике PEN внутри передвижной ЭУ не допускается. Разделение PEN-проводника питающей линии на РЕ- и N-проводники должно быть выполнено в точке подключения установки к источнику питания.

При питании от автономного передвижного источника его нейтраль, как правило, должна быть изолирована.

При питании стационарных электроприемников от автономных передвижных источников питания режим нейтрали источника питания и меры защиты должны соответствовать режиму нейтрали и мерам защиты, принятым для стационарных электроприемников.

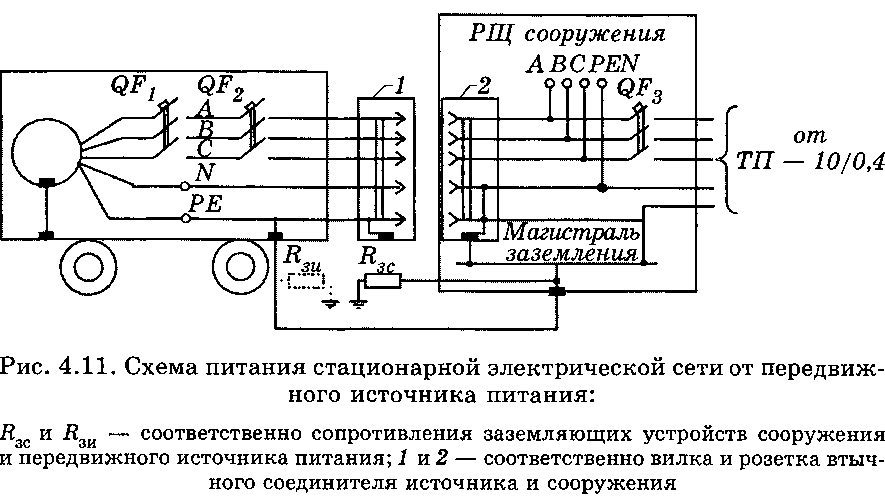

Нейтраль генератора необходимо заземлять на заземляющее устройство сооружения. Если же сооружение не имеет заземляющего устройства, нейтраль ПИП заземляют, используя для этой цели штатные заземлители последнего (их сопротивление Дзи показано на рис. 4.11).

В случае питания передвижной ЭУ от стационарного источника питания для защиты при косвенном прикосновении должно быть выполнено автоматическое отключение питания. При выполнении автоматического отключения питания в электроустановках напряжением до 1 кВ все открытые проводящие части должны быть присоединены к глухозаземленной нейтрали источника питания, если применена система


TN, и заземлены, если применены системы IT или ТТ. При этом характеристики защитных аппаратов и параметры защитных проводников должны быть согласованы, чтобы обеспечилось нормированное время отключения поврежденной цепи защитно-коммутационным аппаратом в соответствии с номинальным фазным напряжением питающей сети.
