Устройство защитного заземления и защитного зануления переносных и передвижных электроприемниковК переносным электроприемникам (ПнЭП) относятся электроприемники, которые могут находиться в руках человека в процессе их эксплуатации (ручной электроинструмент, переносные бытовые электроприборы, переносная радиоэлектронная аппаратура и т. п.).
Питание переносных электроприемников переменного тока следует выполнять от сети напряжением не выше 380/220 В.
В зависимости от категории помещения по уровню опасности поражения людей электрическим током (классификация помещений представлена в п. 1.5) для защиты при косвенном прикосновении в цепях, питающих переносные электроприемники, могут быть применены автоматическое отключение питания, защитное электрическое
разделение цепей, сверхнизкое напряжение, двойная изоляция (см. п. 1.6).

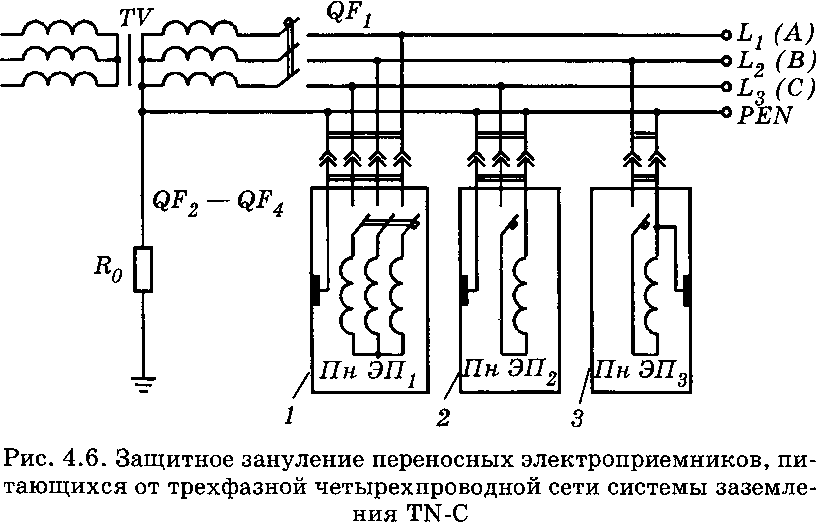

При применении автоматического отключения питания металлические корпуса переносных электроприемников, за исключением электроприемников с двойной изоляцией, должны быть присоединены к нулевому защитному проводнику в системе TN или заземлены в системе IT, для чего должен быть предусмотрен специальный защитный (РЕ) проводник, расположенный в одной оболочке с фазными проводниками (третья жила кабеля или провода — для электроприемников однофазного и постоянного тока, четвертая или пятая жила — для электроприемников трехфазного тока), присоединяемый к корпусу электроприемника и к защитному контакту вилки штепсельного соединителя (рис. 4.6, 1, 2; рис. 4.7).
РЕ-проводник должен быть медным, гибким, а его сечение должно равняться сечению фазных проводников. Использование для этой цели нулевого рабочего (N) проводника, в том числе расположенного в общей оболочке с фазными проводниками, не допускается (рис. 4.6, 3).
Допускается применять стационарные и отдельные переносные защитные проводники и проводники уравнивания потенциалов для переносных ЭП, испытательных лабораторий и экспериментальных установок, перемещение которых в период их работы не предусматривается. При этом стационарные проводники должны удовлетворять требованиям пп. 1.7.121-1.7.130 ПУЭ, а переносные проводники
должны быть медными, гибкими и иметь сечение не меньше, чем у фазных проводников.
