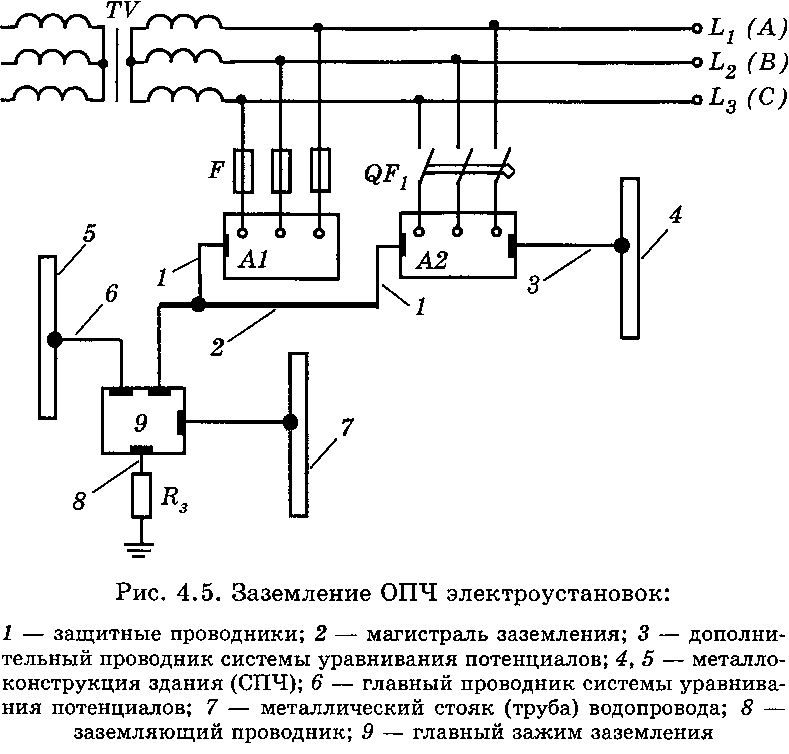

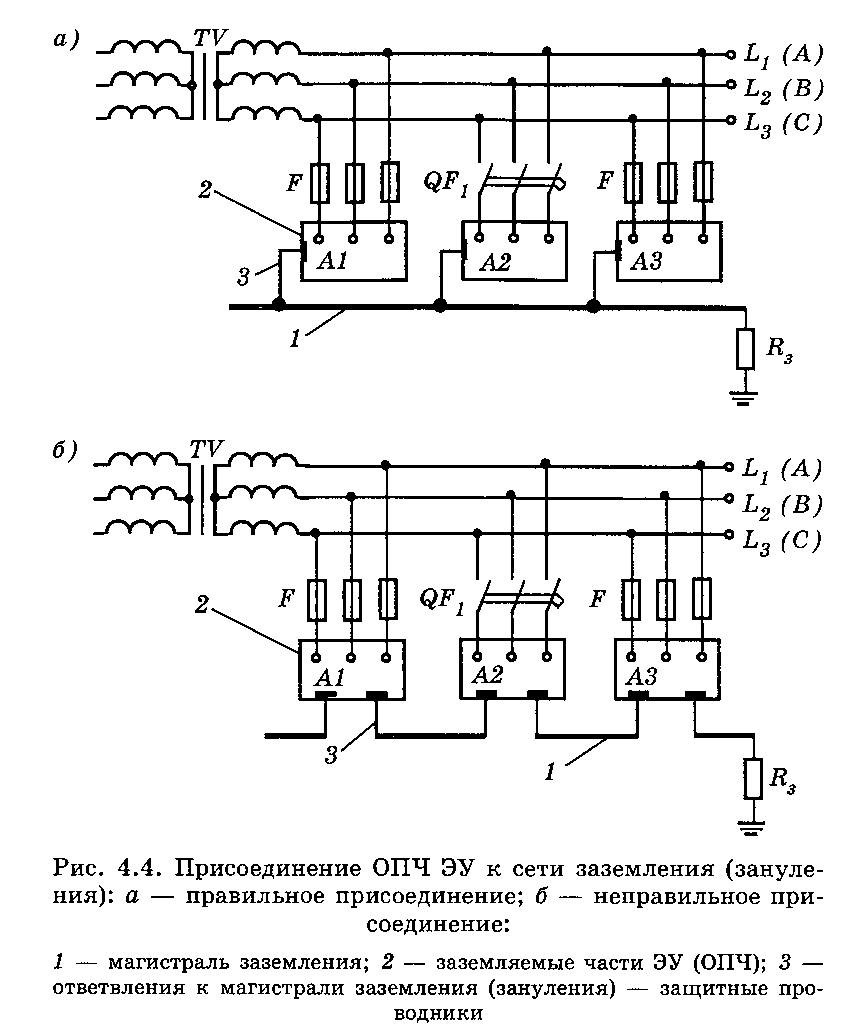

Требования к устройству и применению заземляющих и защитных проводников. Продолжение 5.Заземляющий проводник должен быть надежно присоединен к заземлителю и иметь с ним удовлетворяющий требованиям ГОСТ 10434-82 электрический контакт. При использовании зажимов они не должны повреждать ни заземлитель (например, трубы), ни заземляющие проводники (ГОСТ Р 50571.10-96). В доступном месте следует предусматривать возможность разъема (отсоединения) заземляющих проводников для измерения сопротивления растеканию тока с заземляющего устройства (рис. 4.5).
Эта возможность может быть обеспечена при помощи главного заземляющего зажима или шины. Конструкция зажима должна позволять его отсоединение только при помощи инструмента, быть механически прочной и обеспечивать непрерывность электрической цепи (ГОСТР 50571.10-96).
Специально проложенные заземляющие и нулевые защитные проводники должны иметь отличительную окраску: на зеленом фоне желтые полосы шириной 15 мм на расстоянии 150 мм одна от другой. На перемычках между конструкциями, а также в местах присоединения к ним проводников должно быть нанесено не менее двух полос желтого цвета по зеленому фону. Цветное обозначение защитных проводников в местах подключения или ответвления допускается только в тех случаях, когда обозначение по всей длине невозможно по техническим причинам или не требуется по условиям ЭБ (Инструкция по устройству сетей заземления и молниезащите).
Наименьшие площади поперечного сечения защитных проводников должны соответствовать данным, приведенным
в табл. 4.4. Площади сечений приведены для случая, когда защитные проводники изготовлены из того же материала, что и фазные проводники. Сечения защитных проводников из других материалов должны быть эквивалентны по проводимости указанным в табл. 4.4.
