Особенности заземления электроустановок в электрических сетях системы it. Продолжение 9.

Дополнительные меры могут быть предусмотрены и для защиты от прямого контакта с ТВЧ. При этом в ЭС системы IT практически невозможно обеспечить дополнительную защиту с помощью УЗО-Д с током уставки 30 мА и менее.

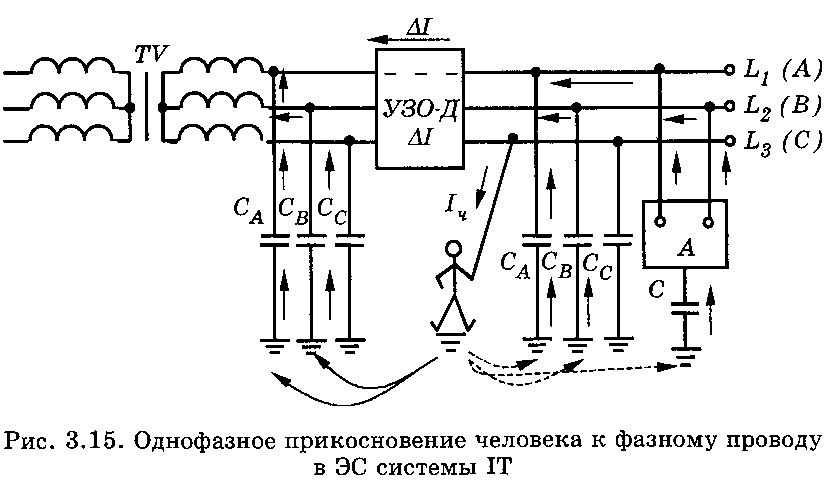

На рис. 3.15 приведен случай прикосновения человека к фазному проводу сети и показан путь протекания через него тока /ч. Из рисунка видно, что ток протекает через землю, емкости фаз и емкости ЭУ относительно земли и далее по всей ЭС. Только часть тока, протекающего через человека, проявляется в качестве разностного тока, воздействующего на УЗО-Д — это та часть, которая возвращается к источнику через емкость проводников питающей линии.


Другая часть тока, возвращающаяся к источнику через емкостную проводимость электроустановки А и проводников ее питания, не оказывает влияния на УЗО-Д.

В ЭС системы IT ток через человека, прикоснувшегося к ТВЧ, всегда больше разности тока, улавливаемого УЗО-Д, и потому защитно-отключающее устройство дифференциального типа может не сработать даже тогда, когда ток через тело человека смертельно опасен (такой случай представлен на рис. 3.15).

Защита от поражения электрическим током при прямом контакте становится эффективной, если проводимость между проводниками и землей с линейной стороны УЗО-Д значительно больше соответствующей проводимости со стороны нагрузки.

В ЭС системы IT электроустановка должна быть изолирована от земли или связана с ней через достаточно большое сопротивление.

В случае первого замыкания на ОПЧ ток замыкания недостаточен для срабатывания защитного устройства.

Во избежание вредных физиологических воздействий на человека при прикосновении одновременно к двум открытым проводящим частям должны быть приняты меры защиты на случай возникновения замыкания второй фазы. ОПЧ должны быть заземлены отдельно, группами или все вместе.
