Электрические сети системы tn-c-s. Продолжение 1.В этом случае питающую линию второго здания или сооружения разрешается рассматривать также как основную. Это означает, что заземленный в начале линии N-проводник повторно заземляется, превращаясь в PEN-проводник.
При этом пропадает потребность в РЕ-проводнике в сетях между зданиями или конструкциями. В каждом кон-
кретном случае имеется возможность выбора между системами TN-C, TN-S или TN-C-S, или, другими словами, — возможность решения вопроса о необходимости изоляции от земли N-проводника со стороны нагрузки после разделения PEN-проводника. Использование PEN-проводника в питающей сети и недопущение дополнительных соединений с землей N-проводника во всех точках сети со стороны нагрузки в здании рекомендуется во всех случаях. Систему TN-S необходимо использовать там, где в сетях потребителя требуется УЗО-Д (GFCI в США). В США защита с помощью УЗО-Д применяется для штепсельных розеток в подвальных помещениях домов, гаражах, кухнях, ванных комнатах, наружных установках.
Практика использования заземленного нейтрального проводника питающей сети для заземления металлических корпусов кухонного оборудования (электрических плит) предприятий по приготовлению пищи и корпусов ЭО для сушки одежды берет свое начало со времен Второй мировой войны как следствие экономии меди за счет отказа от РЕ-провод-ника. За время эксплуатации системы TN-C на этих предприятиях было зарегистрировано сравнительно небольшое число случаев поражения электрическим током.
Можно считать, что в этих производствах, характеризуемых наличием симметричной трехфазной нагрузки, система TN-C выдержала испытание временем и потому ее применение разрешено.

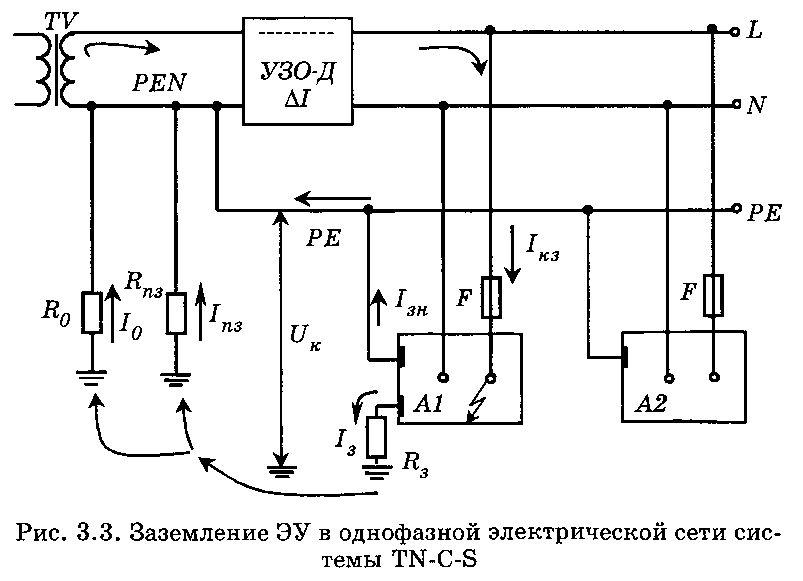

На рис. 3.3 символом 17 обозначено напряжение PEN-проводника, обусловленное падением напряжения в PEN-npo-воднике при протекании тока короткого замыкания. Во всех случаях сеть системы TN обеспечивает определенную степень защиты от поражения электрическим током, вызванным пробоем изоляции фазных проводников на заземленные ОПЧ, ограничением UK, а также отключением поврежденной ЭУ защитой от сверхтока.
