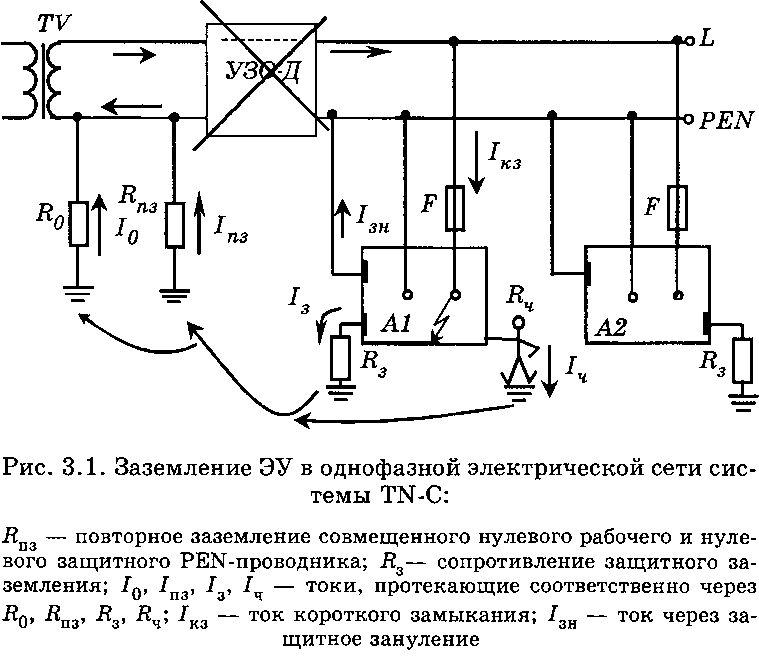

Электрические сети системы tn-cЭлектрическая сеть системы TN-C имеет PEN-проводник, который выполняет одновременно функции нулевого рабочего и нулевого защитного проводников на всем протяжении сети (рис. 3.1).
На рис. 3.1 перечеркнуто УЗО-Д, чтобы показать нецелесообразность его использования в сетях системы TN-C. Действительно, УЗО-Д в такой сети не будет работать, так
как основные токи, вызванные коротким замыканием, пройдут минуя его, а ток через защитное зануление /зн препятствует образованию разности токов и срабатыванию УЗО.
Применение УЗО-Д в таких сетях не разрешается по двум причинам.
Во-первых, ток короткого замыкания, который протекает от открытых проводящих частей (корпусов) поврежденной ЭУ через человека, через Rq и Ru3 в PEN-провод-ник, не воздействует на устройство защитного отключения как дифференциальный (разностный) ток. Для УЗО-Д ток — /кз будет неразличим и только незначительная его часть будет возвращаться к источнику электропитания TV через УЗО-Д.
Ток /кз может протекать к TV и через другое ЭО, корпуса которого (ОЧП или СПЧ) имеют случайное или преднамеренное соединение с PEN-проводником. В этом случае УЗО-Д как защита от поражения электрическим током бесполезно.
Во-вторых, если корпуса ЭО заземлены (занулены) посредством PEN-проводника и корпуса имеют контакт с землей, часть тока нагрузки может возвращаться к источнику питания через землю при нормальных условиях эксплуатации. Эта часть тока будет восприниматься защитно-отключающим устройством как дифференциальный (разностный) ток и устройство будет срабатывать, если эта часть тока, проходящая через землю, будет больше тока уставки защитно-отключающего устройства. Величина тока уставки, как правило, не превышает 0,5 А.
